Установка межкомнатной двери купе своими руками: четкая инструкция выполнения работ

Решив сделать ремонт в доме, вы наверняка столкнулись с такой проблемой, как выбор межкомнатных дверей купе. Они не только помогут решить вопрос нехватки свободного пространства в помещении, но и позволят оперативно объединить две комнаты в одну.

Разобравшись в принципе действия конструкции и особенностях ее сборки, можно оперативно установить межкомнатные двери купе своими руками.

Это позволит не только сэкономить средства, но и быть на 100% уверенным в добротности имеющегося механизма.

Прочитав эту статью, вы станете легко разбираться в нюансах, касающихся рассматриваемой темы, и сумеете быстро осуществить монтаж межкомнатной двери купе, пошаговая установка которой здесь и описана.

Особенности

Монтаж изделий поможет решить проблему дефицита свободного пространства в доме. Механизм легко открывается и не захлопывается под воздействием сквозняков. Если все правильно настроено, исключен лишний шум, система функционирует в своем спокойном ритме, без лишней поспешности, помещение имеет надежную герметизацию в случае работы кондиционера.При изготовлении используются такие материалы, как МДФ и дерево, ламинированное ДСП и закалённое стекло, а также комбинация понравившихся вариантов. В зависимости от этого выбора будет меняться вес, что непременно скажется на конструкции раздвижного механизма и необходимом количестве кареток с роликами. К примеру, полотно весом в 45 кг обеспечивают 2 мя каретками.

Как установить дверь купе своими руками: последовательность

Потребуются клинья из дерева, сверло и шуруповерт, саморезы и рулетка, пена для монтажа, строительный уровень, отвес.

Система функционирует просто. В ее основе лежит направляющая рейка и ролики. Они присоединяются к краю будущего изделия, а по бокам фиксируют элементы, ограничивающие движение. Так обеспечивается легкое перемещение конструкции над полом.

Перед тем, как устанавливать межкомнатную дверь купе своими руками, следует подготовить такие материалы, как направляющие, фальш панели и наличники, а также приобрести стопоры, деревянный брус и фурнитуру.

Учитывайте, что между наличниками и дверной перегородкой оставляют некоторое пространство, они не должны соприкасаться друг с другом.

Выбор материалов

Выбор материалов для дверей купе

От вида используемых материалов будет зависеть надежность изделия. На мебельном рынке наиболее известны алюминиевые, стальные и пластиковые направляющие.

В первом случае детали из такого металла пригодятся, если монтируется невесомое дверное полотно.

Сталь и алюминий не деформируется при нагрузках. Для обустройства тяжелых конструкций это подходящий вариант.

Пластик подойдет для простых изделий.

Выбор материала полотна двери также очень важен. Назначение здесь будет играть большую роль.

Обычно стоимость стеклянного наполнения довольно высока. Вес значителен, следовательно, потребуется монтаж дополнительных кареток. Чтобы избежать перекосов, нужен грамотный чертеж. Такие изделия не самые простые в монтаже. То же касается и массива дерева.

Если рассматривать плитные материалы, такие как ДСП, МДФ и ОСВ, окажется, что эти варианты более просты в монтаже, а их цена ниже. Двух кареток будет вполне достаточно для каждой створки, вес этому не помеха. Если понадобится реставрировать дверное полотно, к профессиональному мастеру обращаться не обязательно. Вполне возможно справиться с этой задачей самостоятельно.

Замеры

При установке важно, чтобы замеры выполнялись точно. Если монтаж осуществляется в новостройке, стоит предусмотреть, как будет расположен готовый пол. При расчетах это учитывается.

Если вы производите ремонт в жилом доме, предварительно снимается не только короб, но и наличники. После того, как имеющийся участок стены зачищен, вы определились, что не планируйте усиливать либо расширять стены, наступает следующий этап — выбор способа монтажа. Это поможет не только правильно произвести измерения, но и понять, как расположить конструкцию.

Большую популярность завоевала безпороговая система. Ее преимущества неоспоримы по сравнению с системами, где имеется нижняя опора.

Как вычислить параметры полотна двери?

Рассмотрим главные этапы установки межкомнатных дверей купе своими руками на примере системы «Пуэрта» RIAL.PRO.

Замеряем высоту и ширину проема. Вычисляем параметры перегородки. Первый вариант крепления осуществляется снаружи. Вот формула, по которой вычисляется высота: Н перегородки = H дверного проема + 4mm

Положение для крепления уголков PU06 можно вычислить, используя следующую формулу: А высота системы = Н дверного проема + 69 мм Данный расчет приведен для крепления по верхнему срезу полки уголка.

Ширину полотна легко вычислить по формуле:

B = L+ 131 (KR 300 N)

B= L+67 (KR 150)

B = L+103 (KR 100)

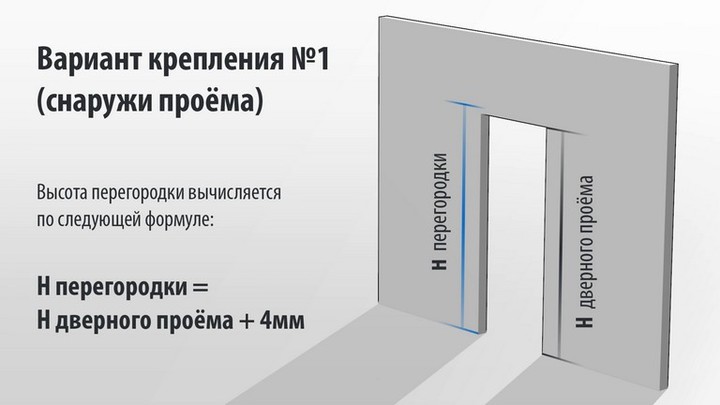

Расчет высоты межкомнатной перегородки купе

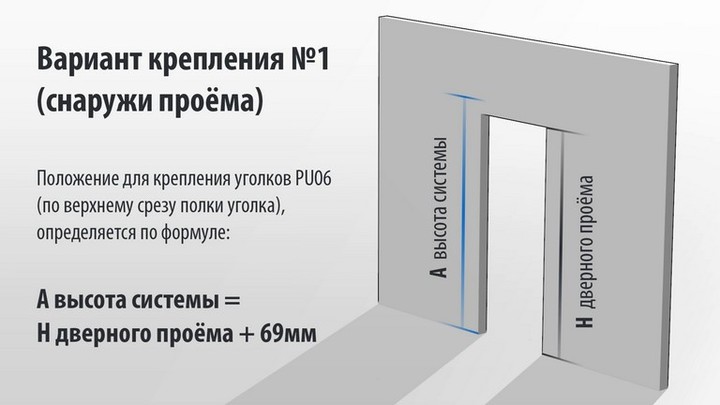

Расчет положения для крепления уголков PU06

Инструкция также предполагает вариант, когда используются два дверных полотна.

B = L x 0.5 + 131 (KR 300N)

B= L x 0.5 + 67 (KR 150)

B = L x 0.5 + 103 (KR 100)

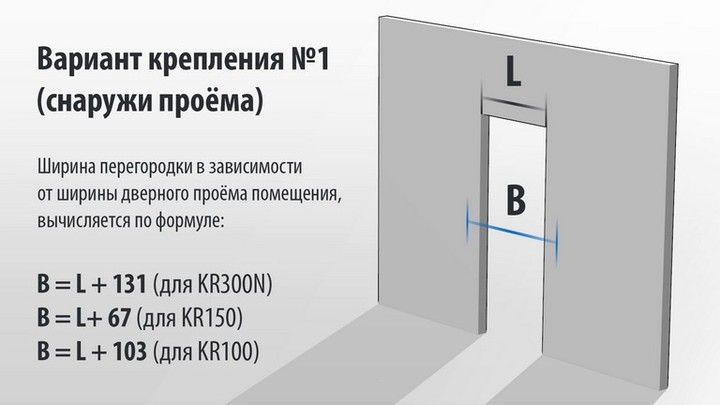

Расчет ширины межкомнатной перегородки купе

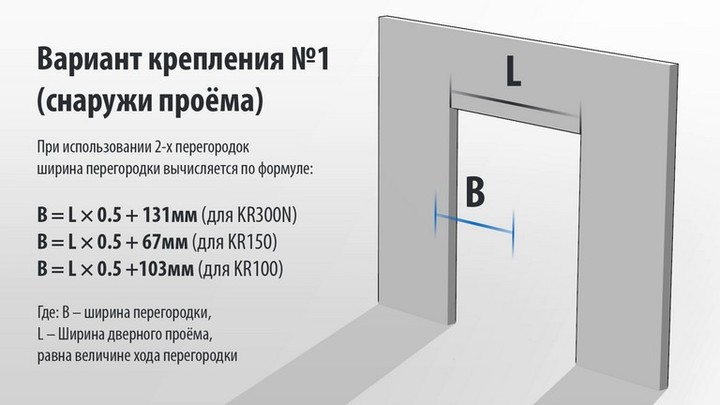

Расчет ширины двухдверной межкомнатной перегородки купе

Второй вариант крепления осуществляется внутри. Вот формула, по которой вычисляется высота: Н перегородки = H дверного проема – 62 мм

В зависимости от ширины прохода в стене и вычисляется ход перегородки. Только так установка дверей купе своими руками по инструкции будет произведена правильно.

Здесь работает следующая формула:

L = (D - 136) x 0.5 (KR 300N)

L = (D - 113) x 0.5 (KR 100)

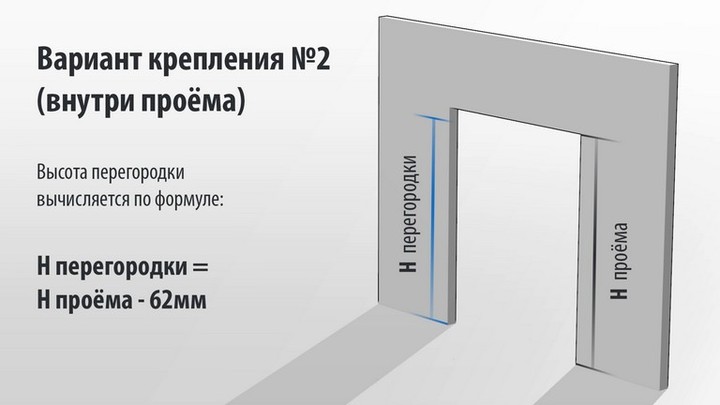

Расчет высоты межкомнатной перегородки купе (внутри проема)

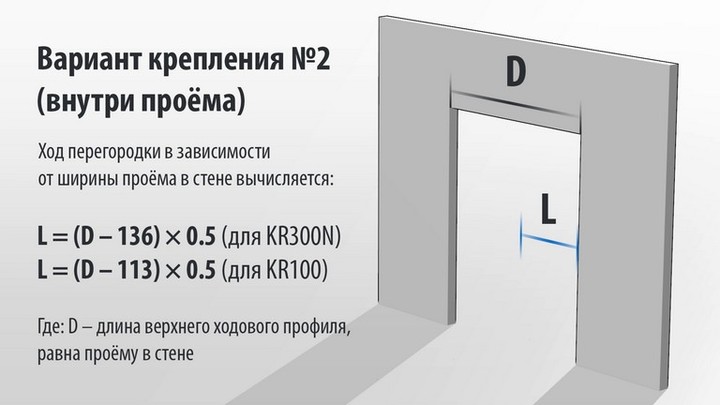

Расчет хода межкомнатной перегородки купе внутри проема

Теперь вычисляем величину D

D = (Lx2) + 136 (KR 300N)

D = (Lx2) + 113 (KR 100)

L — ширина нужного проема.

В зависимости от проема в стене можно легко вычислить ширину перегородки. Для этого используем формулу:

B = D – L – 5 мм (KR 300N)

B = D – L – 10 мм (KR 100)

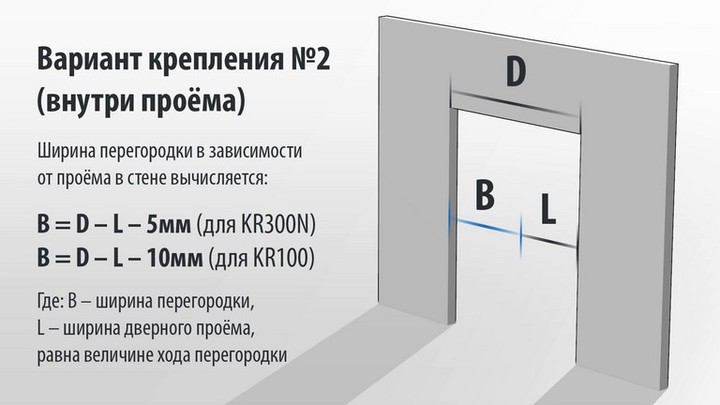

Расчет ширины межкомнатной перегородки купе (внутри проема)
Расчет ширины двухдверной межкомнатной перегородки купе (внутри проема)

Что еще следует учесть?

Для того чтобы иметь возможность захватывать перегородку рукой в момент закрывания, следует обеспечить выступание ручки от смонтированного проема на величину равную 41 мм.

Для стеклянного наполнения толщиной 4 или 8 мм применяют силиконовый уплотнитель. Надеваем его на кромку стекла. С одной из сторон на наполнение устанавливаем верхний и нижний горизонтальный профиль KR07 и KR08, для этого используем резиновую киянку. Затем с двух сторон крепится ручка профиль KR 300N. В качестве наполнения также можно использовать ЛДСП, МДФ, зеркало и прочие виды материалов, толщина которых равна 4, 8 и 10 мм.

Подсоединяем кронштейн PU09

Крепление кронштейна PU09 в паз ручки KR300N

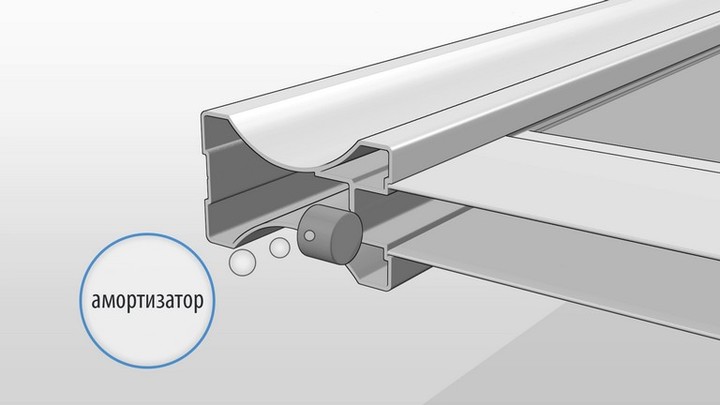

Крепление амортизавтора на профили двери-купе

Крепим кронштейн PU09 в паз ручки KR300N штатным саморезом в верхней части до окончательной фиксации. Выполнить это нужно таким образом, чтобы паз под головку винта колесика на верхней полке кронштейна PU09 был обращён к внутренней поверхности двери. Аналогичное действие производим с противоположной стороны.

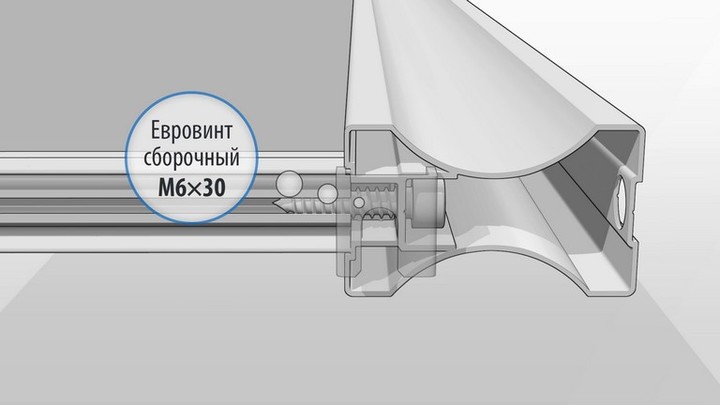

Закрепляем саморезами М6X30 установленные детали на двух других угловых стыках, используя амортизаторы.

Регулировка по высоте

Чтобы осуществить крепление одностворчатой перегородки системы к потолку, в верхний ходовой профиль PU01 необходимо установить два верхних колесика PU10. Крепим профиль к потолку саморезами М 3.5x 51. После этого собранная система навешивается на четырехгранную головку винта колесика PU-10.

В таком положении систему крепят гайкой фиксации к кронштейну. Манипуляция осуществляется путём затягивания ее к поверхности кронштейна.

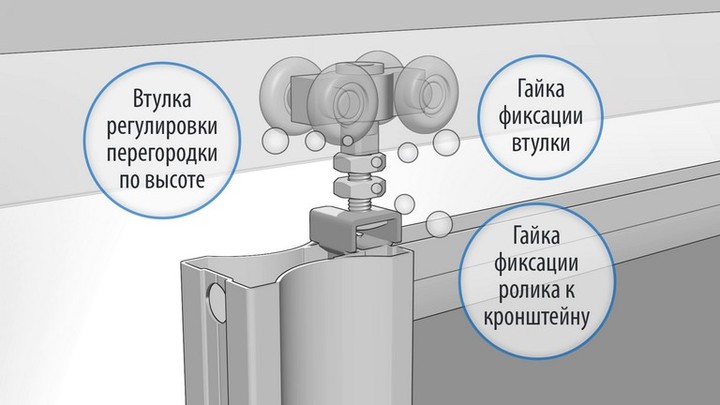

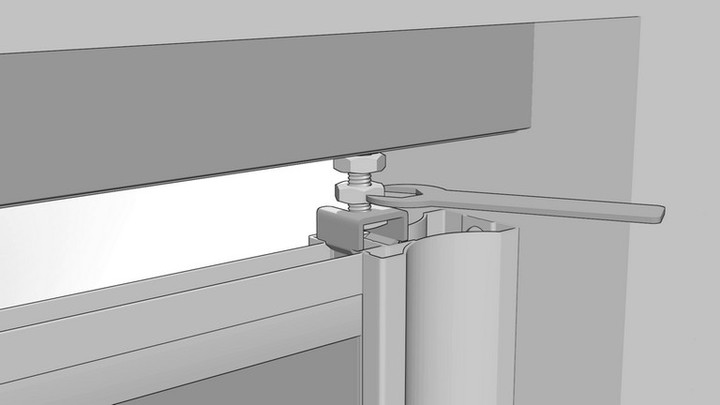

Регулировка двери купе по высоте
Крепление роликов PU10

Отладка выполняется посредством вращения втулки регулировки перегородки по высоте. После осуществляется закрепление гайкой фиксации колесика к кронштейну, при этом удерживается втулка перегородки по высоте.

Регулировка нижнего направляющего

Процедура монтажа межкомнатных дверей купе предполагает не менее важный этап установкии регулировки нижнего направляющего колесика PU04.

К полу при помощи саморезов 3,5х15 крепят нижний направляющий ролик PU04. Он должен размещаться четко под верхним профилем. Для определения правильной позиции нижнего колесика двигаем перегородку из открытого положения в закрытое. Теперь он автоматически занимает нужное место.

Правильная позиция нижнего направляющего ролика
Расположение нижнего направляющего ролика

Применяя двухстворчатую конструкции, в закрытом положении оба дверных полотна будут смыкаться. Монтаж колесиков аналогичен в отдельности для каждого из существующих изделий.

Определившись с месторасположением нижнего ролика, закрепляем его саморезами М3,5x15. Вновь устанавливаем перегородку в его плоскость.

Какие еще пункты включает инструкция по установке межкомнатных дверей купе?

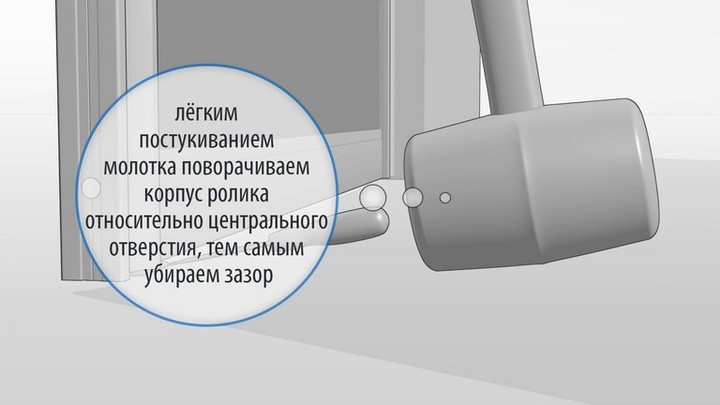

Теперь необходимо осуществить настройку, устранив зазор между нижним роликом и перегородкой. Между этими элементами имеется люфт. Для регулировки необходимо поставить жало плоской отвертки в торец пластины колесика, прямо напротив эллипсообразного паза.

Теперь при помощи молотка поворачиваем корпус ролика относительно центрального отверстия. Легонько постукивая инструментом, убираем зазор.Вновь снимаем перегородку.

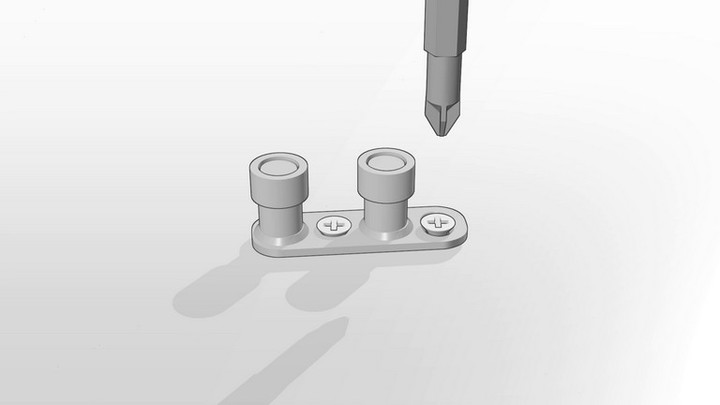

Затягиваем саморезы до упора для жесткой фиксации нижнего колесика.

Ставим конструкцию на место. Таким же образом устанавливается двустворчатая перегородка.

Как осуществляется оформление проема?

Определяемся, как будет выглядеть отделка края. Стоит поставить наличники или доборы. Выбор зависит только от ваших предпочтений. Лучше, если направляющие будут закрыты. На данном этапе у вас не должно возникнуть проблем, так как на строительном рынке представлен широкий выбор декоративных планок. При покупке фурнитуры всегда найдется оптимальный вариант для любого интерьера помещения. Теперь вы знаете, что представляет собой инструкция по установке межкомнатных дверей-купе.

Регулировка нижнего направляющего ролика
Установка направляющего ролика

Вместо заключения

Установка межкомнатных дверей купе своими руками — целесообразное решение. Выбирая такой вариант, вы экономите значительную сумму денег на услугах специалистов по монтажу этих мебельных элементов. Это вполне логично и рационально. Кроме эстетической составляющей, также радуют и функциональные возможности конструкции.
