Сборка дверей-купе на навесной системе «Валенсия»

Когда нужна дверная конструкция с высокими эстетическими и эксплуатационными характеристиками, оптимальным решением становится верхнеподвесная система дверей-купе, получившая название «Валенсия».

Она подойдет и для офисных, и для жилых помещений. Это престижный вариант, цена которого, при этом, вполне доступна. В новой разработке комбинируется несколько наполнений – 10 мм и 4 мм.

Собрать дверную конструкцию «Валенсия» не будет сложно самостоятельно. Но, чтобы не возникли такие дефекты, как слабое примыкание створки и дверцы или наличие скрипов при открывании, вызванное несовпадением отверстий, важно придерживаться определенных правил, рекомендаций, а также точной последовательности действий.

Рекомендации по сборке

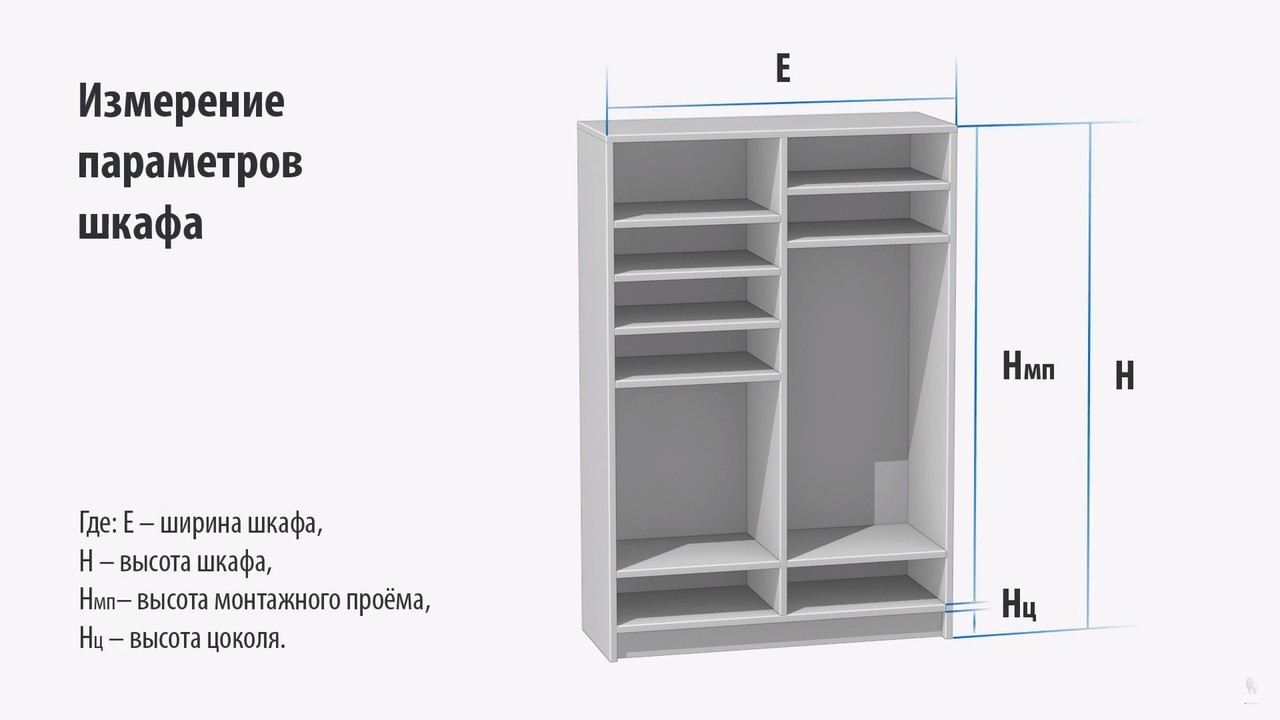

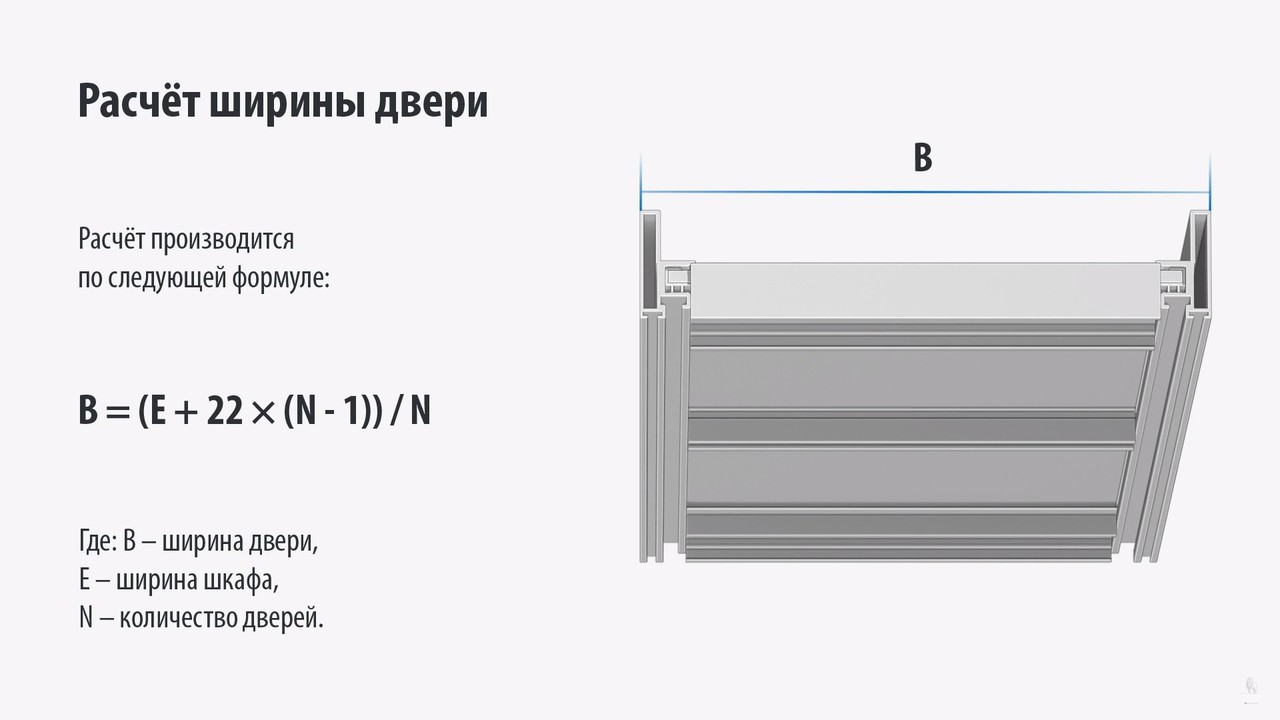

Прежде чем начать сборку системы Валенсия целесообразно осуществить предварительные расчеты, которые являются залогом правильной установки и последующего функционирования данной дверной конструкции.

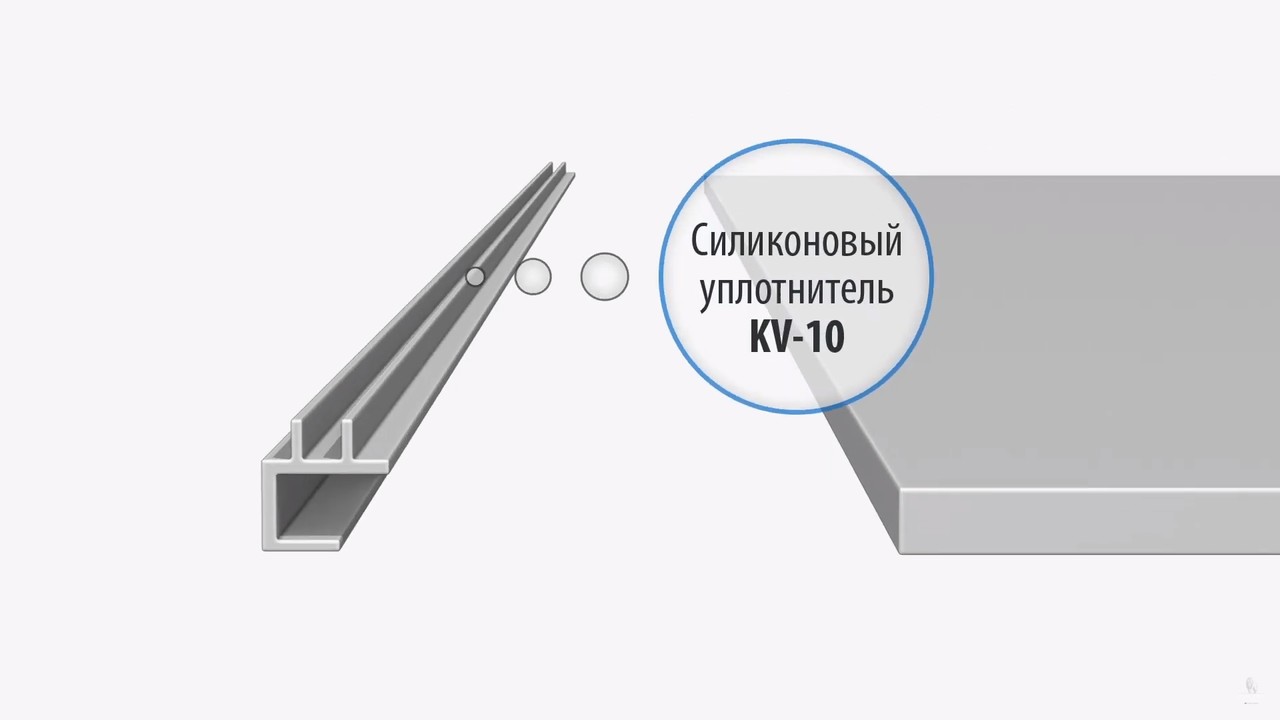

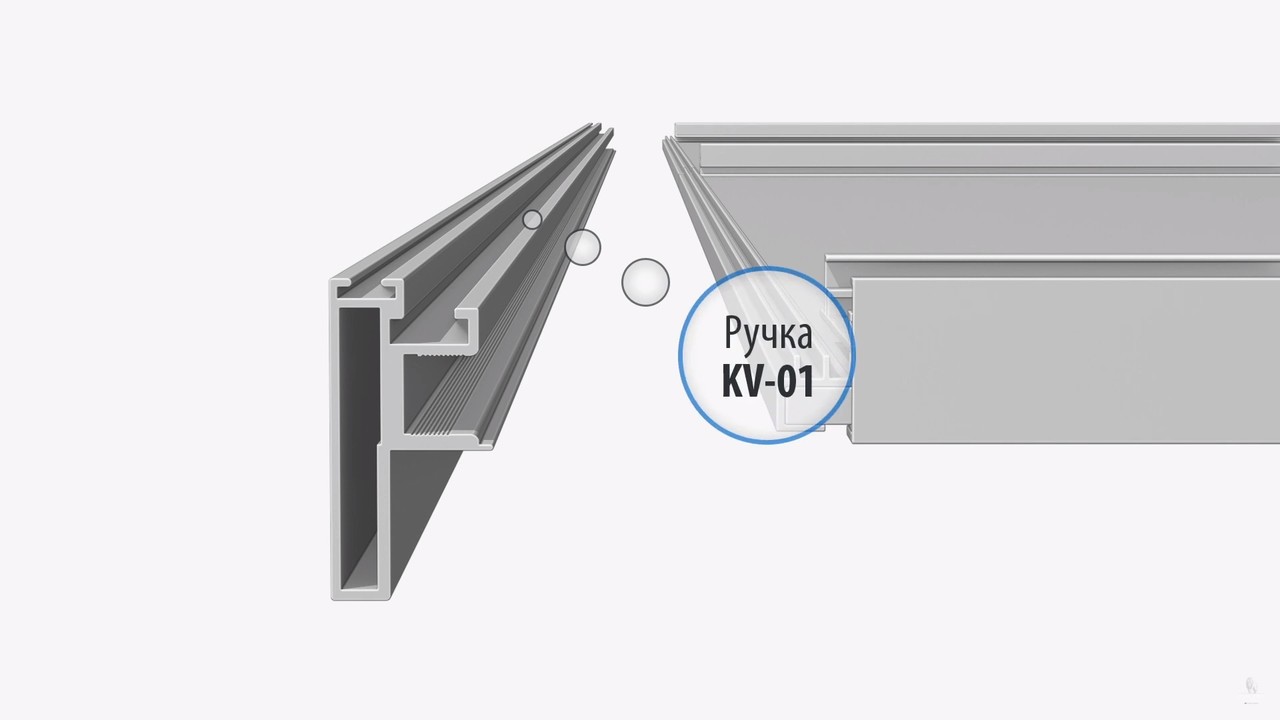

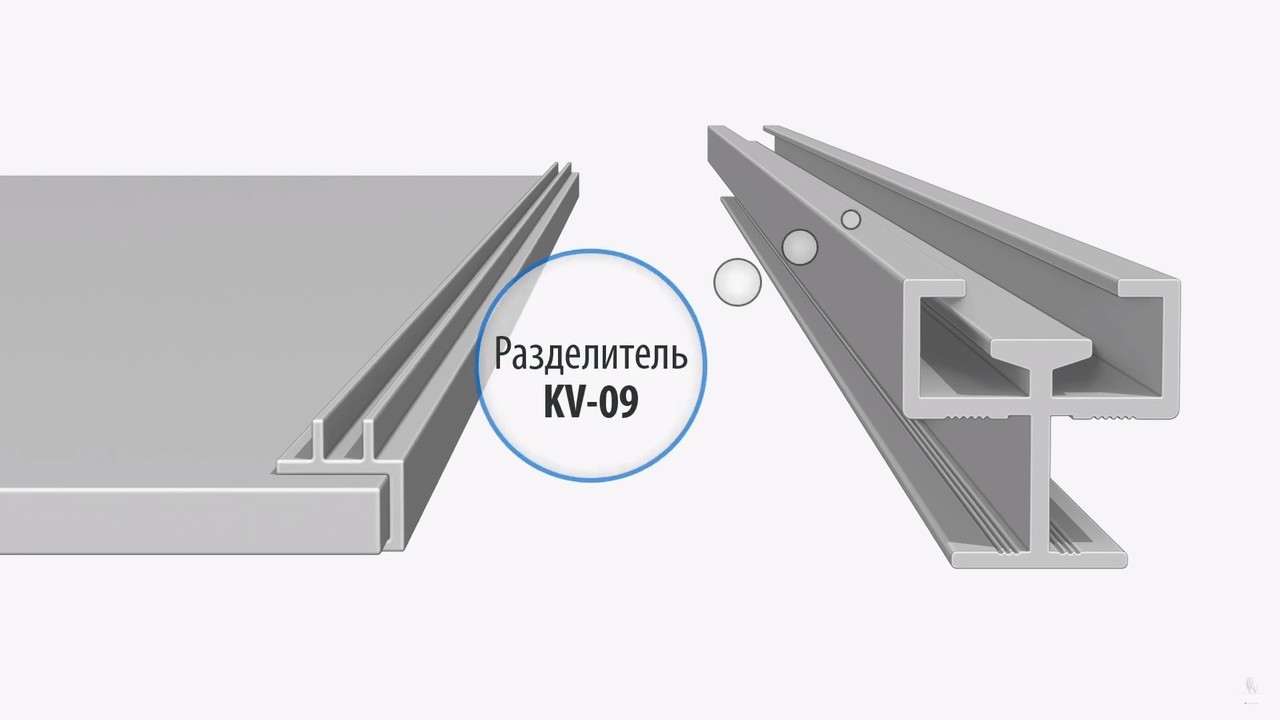

При сборке дверей с наполнением из стекла или зеркала монтаж внешней двери начинают с прикрепления силиконовых уплотнителей на наполнение. К ним присоединяют разделители, по сторонам крепятся ручки. В последние предварительно размещают закладную пластину для разделителя, непосредственно по центру, а две закладные пластины для рамочного профиля присоединяют в верхней и нижней части ручки, затем вставляют в паз рамочного и межсекционного профиля. Конструкцию скрепляют, завинчивают. Аналогичную процедуру повторяют со вторым профилем.

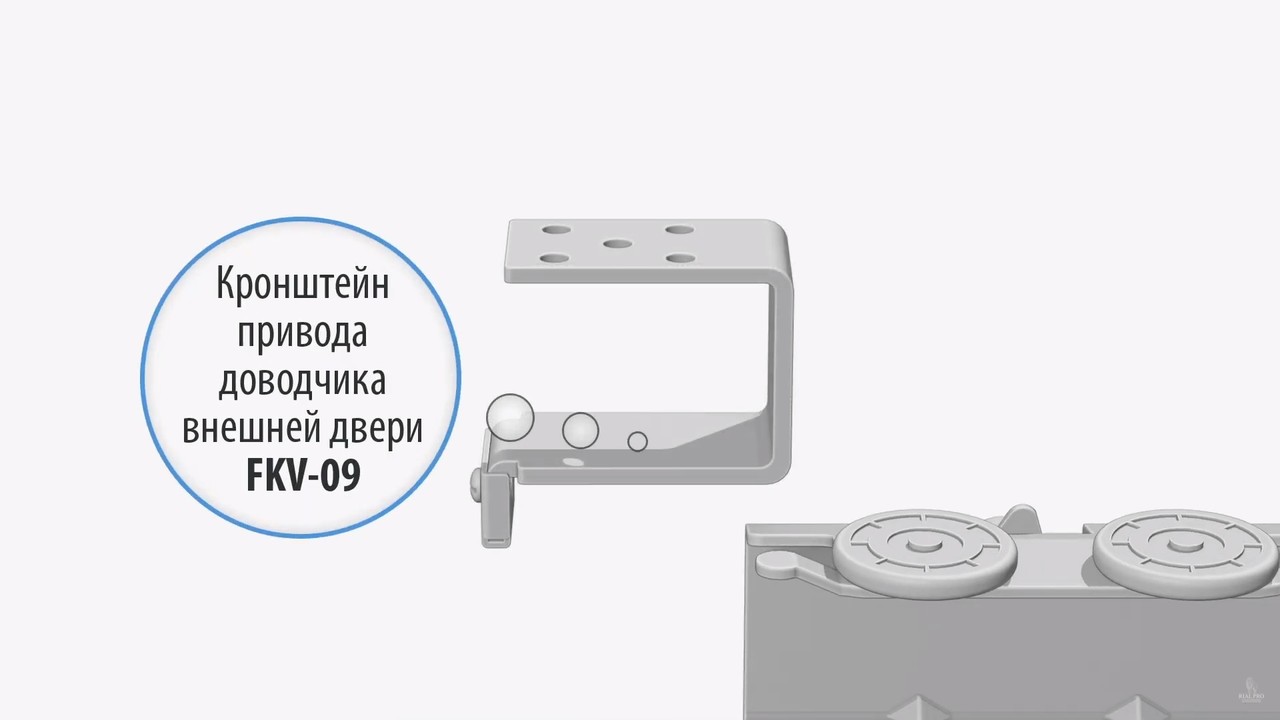

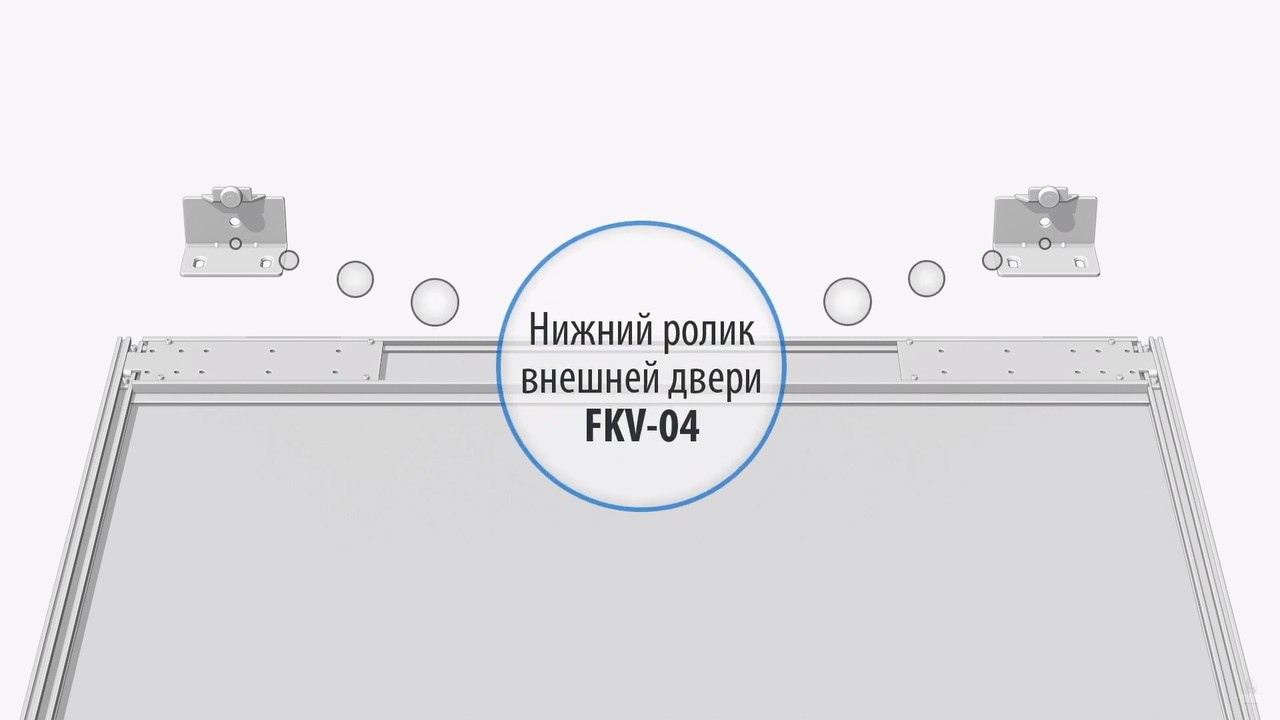

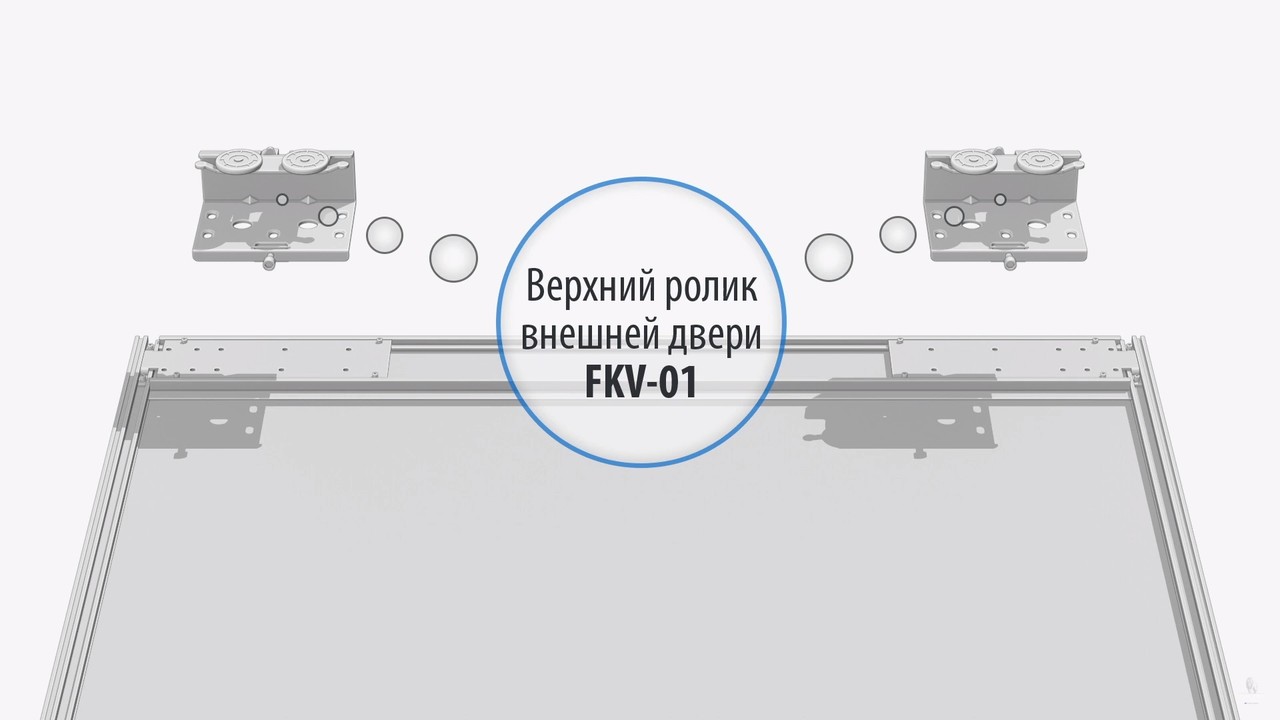

Верхний ролик внешней двери с помощью фиксирующих винтов крепят поверх профилей. Кронштейн привода доводчика внешней двери соединяется с пластиной для крепления кронштейна привода доводчика. В месте установки пластины ставят короткую муфту, завинчивают. Нижние ролики внешней двери привинчивают к конструкции с противоположной стороны.

Место установки роликов при правильном расположении совпадает с крайним положением конструкции как в открытом, так и в закрытом положении. Для закрепления фиксаторов используют винт и отвертку.

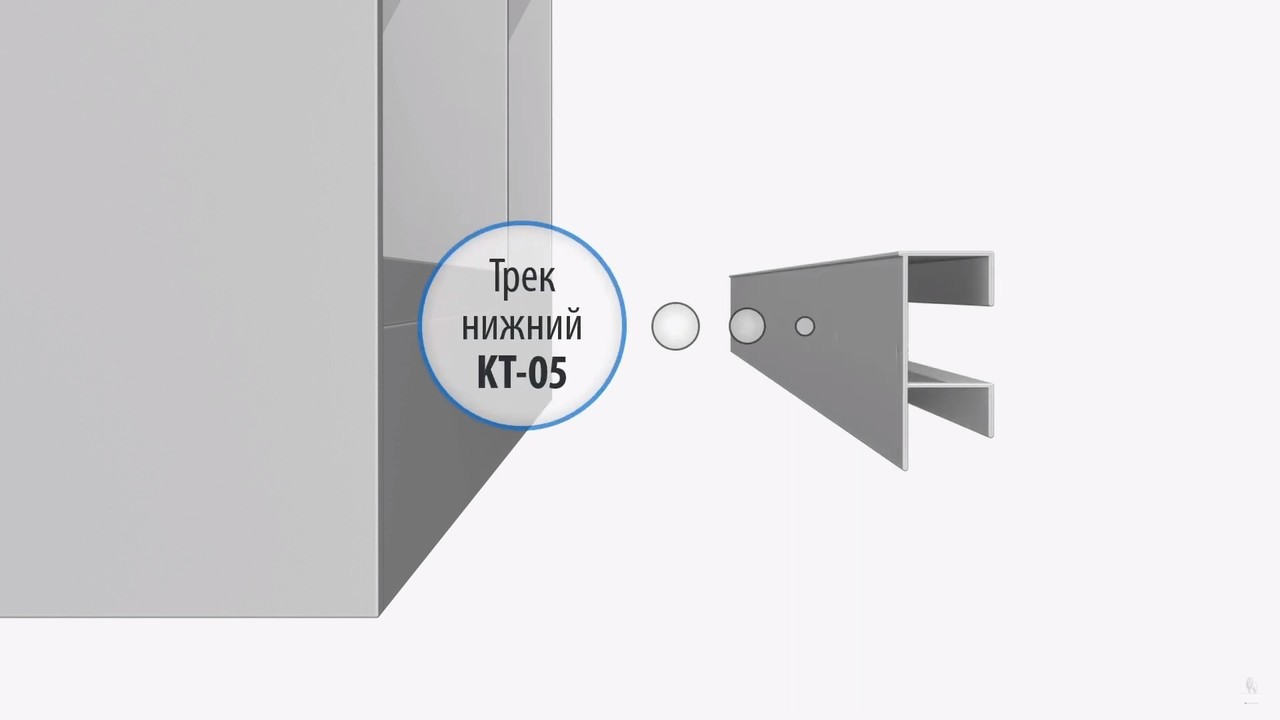

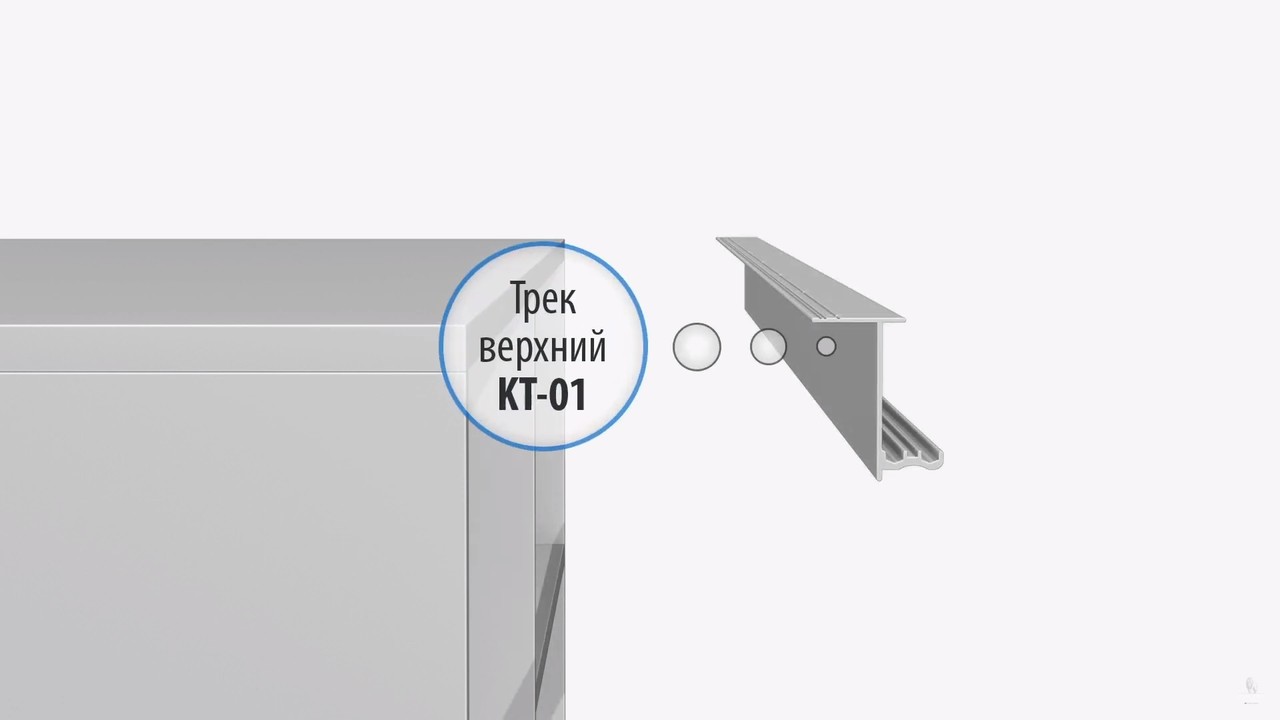

Сборка внутренней двери аналогична внешней. После крепления ручки задней двери, верхнего ролика, кронштейна привода доводчика и нижнего ролика внутренней двери переходят к установке направляющих профилей. Верхний трек фиксируют вверху, нижний - внизу шкафа, используя саморезы.

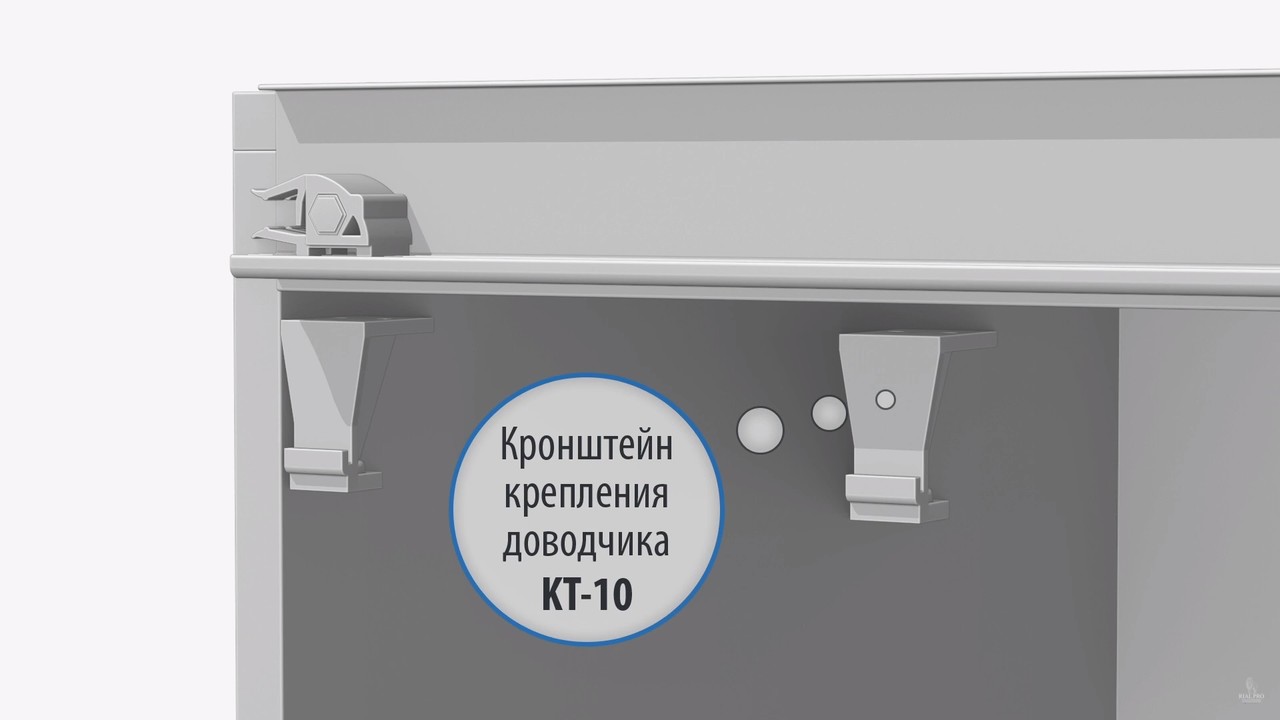

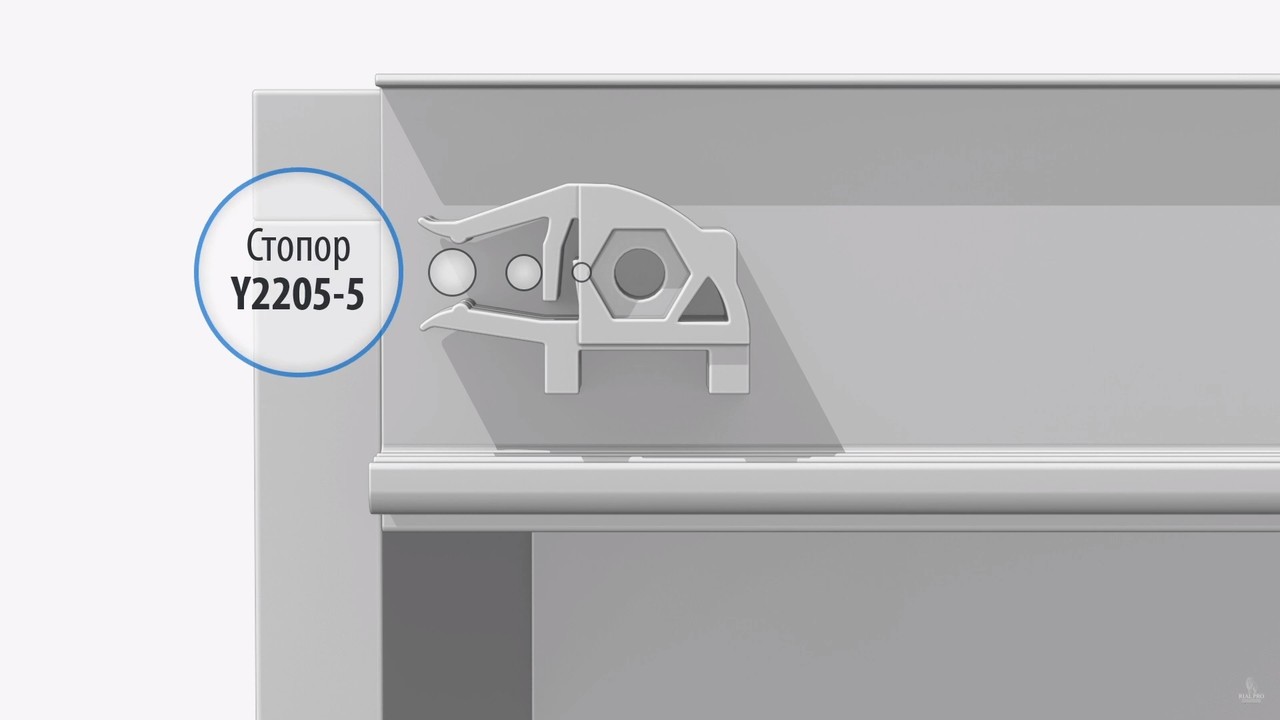

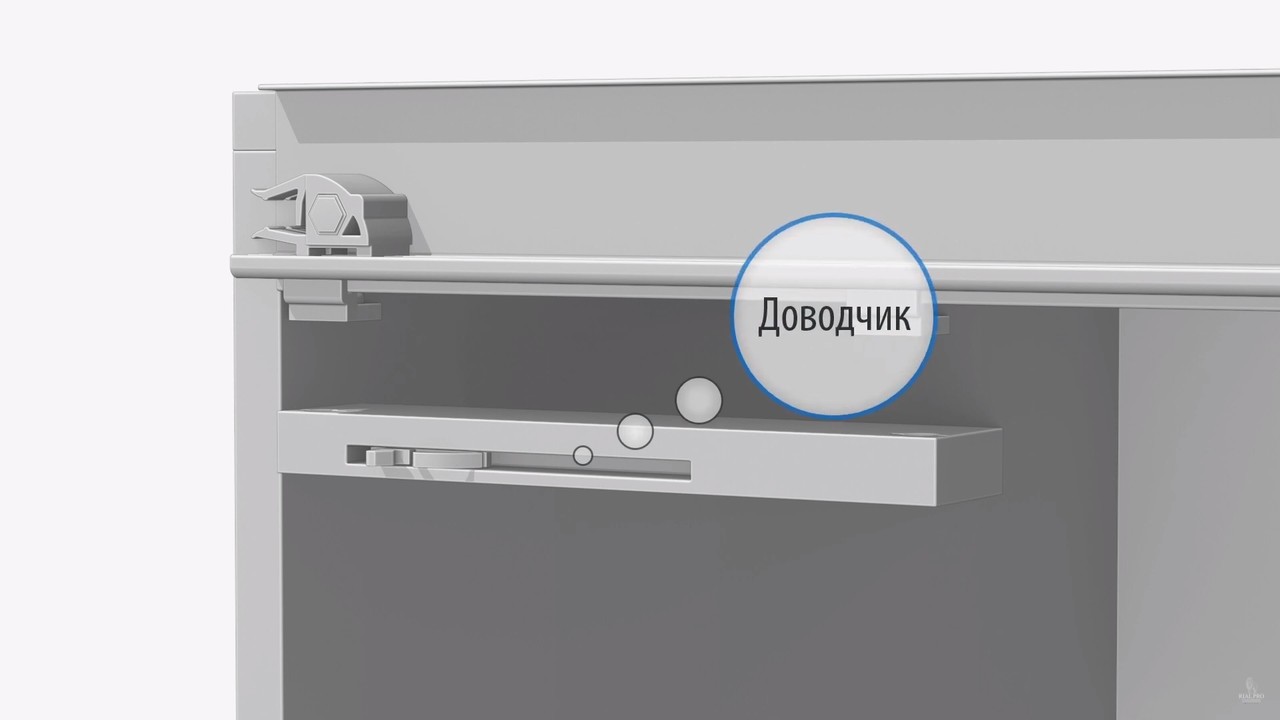

На расстоянии 36 мм от края профиля ставят стопор. Затем сверлят отверстие. Стопор закрепляют болтом и гайкой. Далее саморезами фиксируют кронштейны крепления доводчика, на которые ставят и сам доводчик. Повторяем операции со вторым стопором и доводчиком.

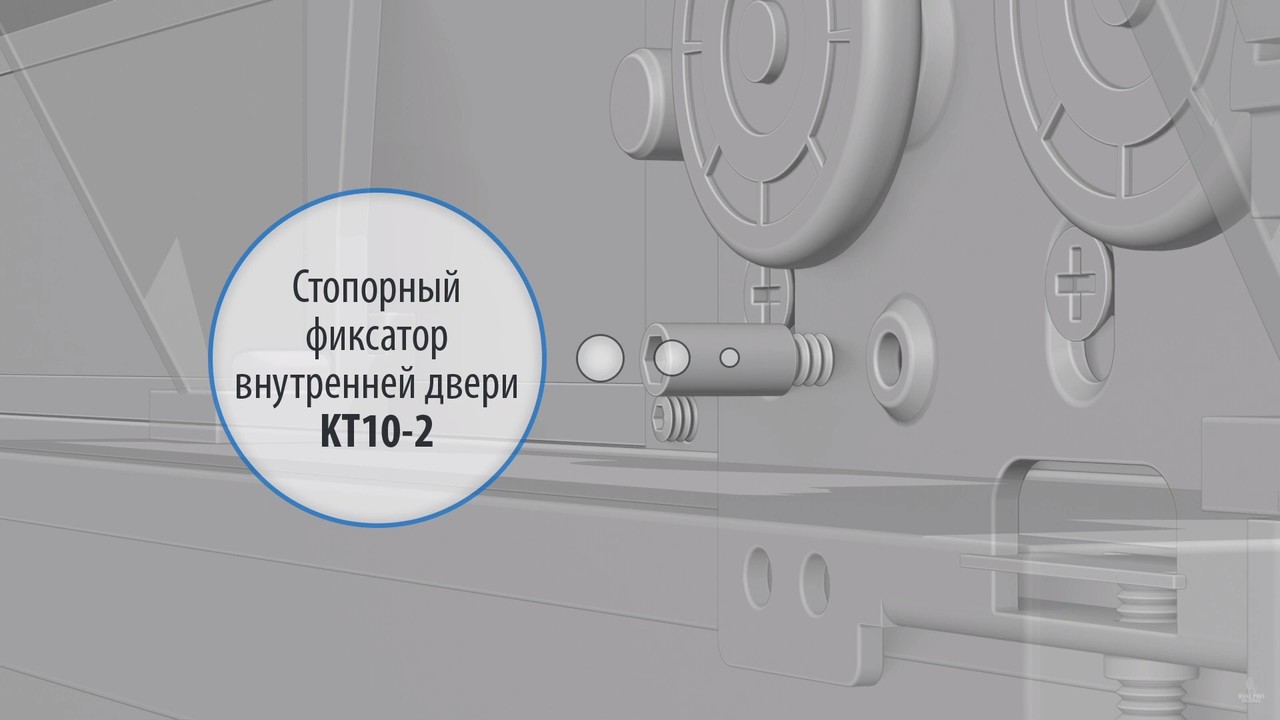

Следующий этап - навеска дверных полотен, за которым следует установка стопорного фиксатора внутренней двери. Его необходимо расположить внутри ходового верхнего профиля. Для каждой дверной перегородки применяют по два фиксатора. Закрытое положение фиксатора исключает самопроизвольный сход роликов с направляющих.

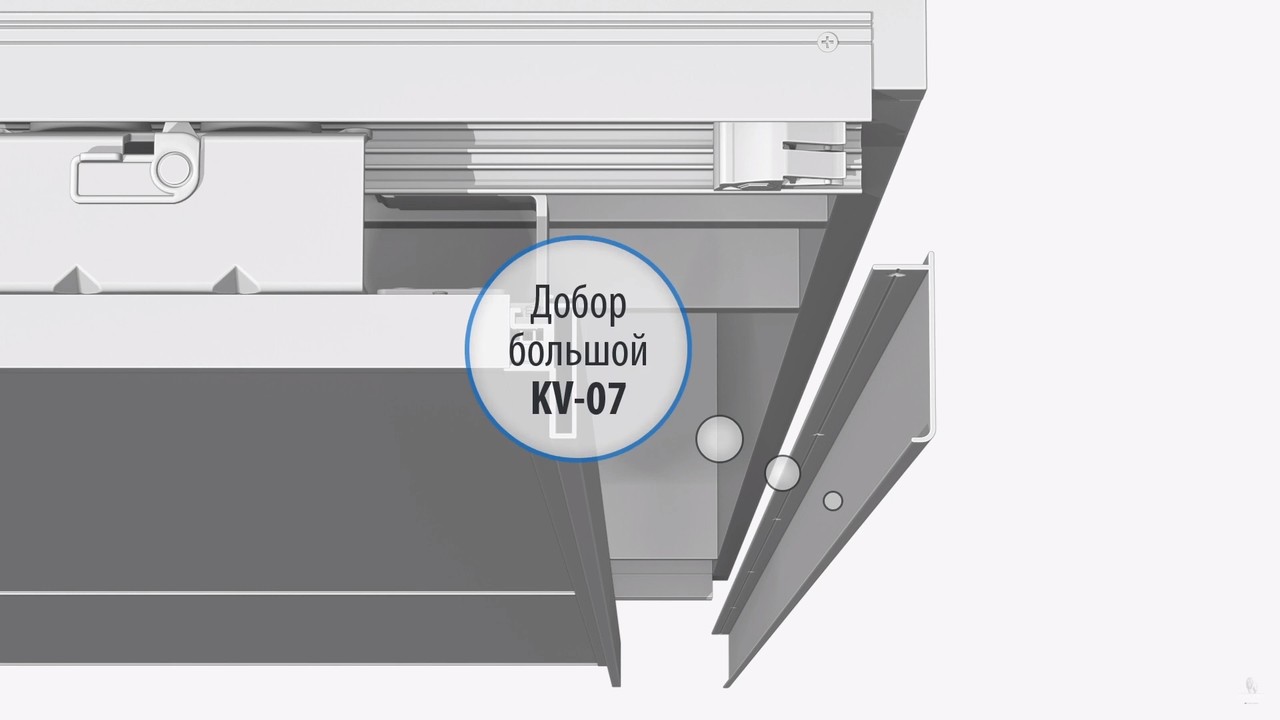

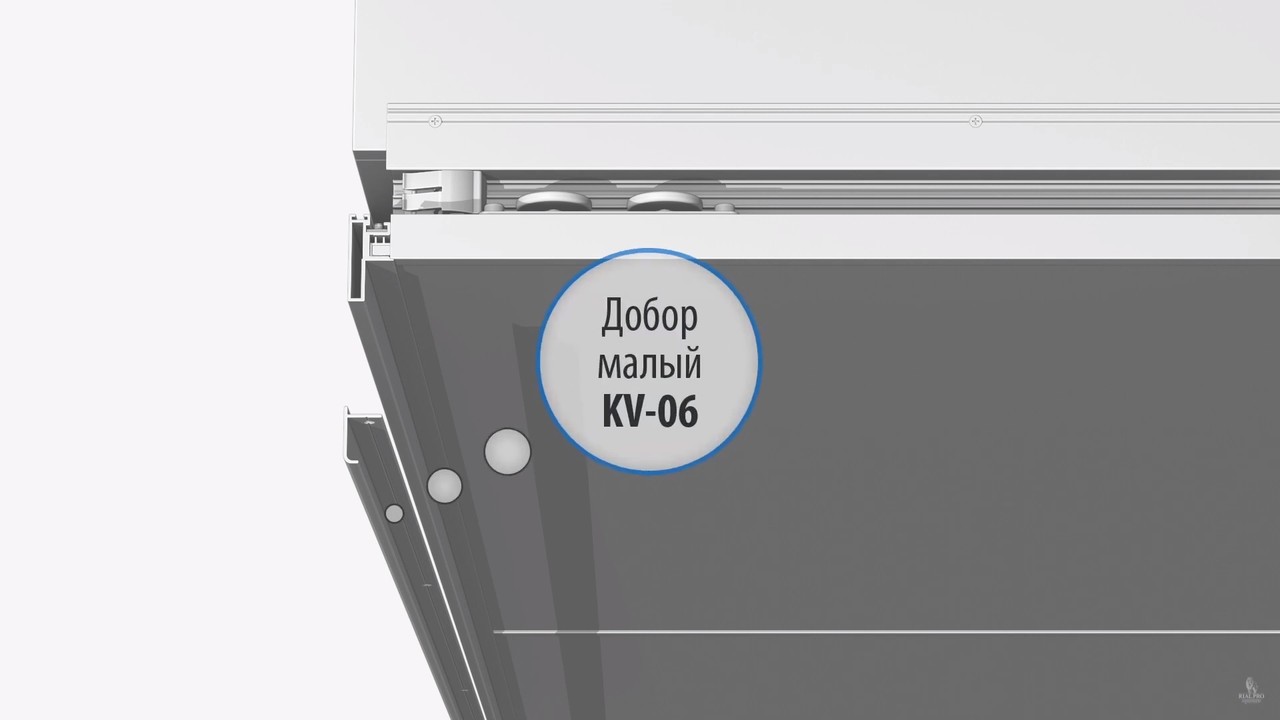

Устанавливаем доборы: малый и большой. Для этого используются саморезы со сферической головкой. В итоге конструкция считается готовой к эксплуатации. Чтобы лучше разобраться с тем, как собрать навесную систему «Валенсия», целесообразно ознакомиться с соответствующим видео.

Более детально ознакомиться с инструкцией по сборке можно в данном видео.

Преимущества раздвижной системы

Такая верхнеподвесная система дверей-купе представлена в стиле hi-tech. Она позволит установить двери с безупречным ходом. Это обусловлено наличием:

  • превосходных двойных роликов;
  • механизмом плавного закрывания.

Двери, собранные на системе «Валенсия» придадут любому шкафу элегантный, презентабельный и стильный внешний вид.

Приемлемая цена и простота сборки, наряду с отсутствием необходимости осуществлять дополнительные операции по обработке профиля приятно порадуют каждого. Данная навесная система позволяет собрать двери, ширина и высота которых может достичь 2,5 метров. Это обусловлено длиной профиля (до 5 метров).

Благодаря наличию рамочной системы становится возможной установка вставки из стекла или зеркала. Для плавного закрывания дверей предусмотрены доводчики. Допустимый вес конструкции составляет до 80 кг.

Такая конструкция не уступает по всем параметрам инновационным решениям от иностранных производителей. Заказать ее и собрать самостоятельно двери-купе не проблематично. Функциональная и эстетичная навесная система при грамотной сборке порадует каждого заказчика.
