Раздвижные и межкомнатные двери-купе своими руками: материалы, характеристики, пошаговые инструкции по сборке

Раздвижные двери-купе — универсальный предмет интерьера любого жилища. Конструкции используются в роли элемента фасада шкафа и при обустройстве межкомнатных перегородок.

Наполнением для раздвижной системы могут быть такие материалы:

  • стекло;
  • зеркала;
  • МДФ;
  • ДСП;
  • дерево;
  • ротанг;
  • бамбук.

Чтобы определиться с выбором, ознакомьтесь с имеющимися решениями по дизайну шкафов-купе. В фотогалерее представлен ассортимент изделий, который стоит внимания.

Как рассчитать размеры двери-купе?

Нет слишком жестких ограничений. Встречаются изделия разных габаритов. Собрать двери-купе легко, если вы осведомлены о рекомендуемых параметрах:

  • число створок выбирается, учитывая ширину конструкции (для створки этот показатель должен быть не шире 110 см);
  • оптимальная ширина створки — 60-90, минимальная — 50 см; при необходимости можно сделать полотно намного уже, однако во время движения оно начнет выпадать или перекашиваться.

Главные этапы сборки двери-купе на примере системы «Рамир». Подробная инструкция

Рассмотрим вариант комбинированных дверей.

В комплектацию могут входить следующие элементы:

  • два набора вставок из ДСП (толщина 10 мм);
  • 2 вставки из стекла, 2 зеркальные вставки;
  • набор алюминиевого профиля, торцевых щёток и роликов.

Воспользуйтесь специальной программой — она поможет легко рассчитать двери-купе. При помощи калькулятора грамотный подбор всех деталей, необходимых для наполнения фасада, вам гарантирован. Это бесплатно и удобно, просто скачайте приложение на ПК.

Этапы работы при сборке комбинированных дверей-купе своими руками с использованием вставок из ДСП:

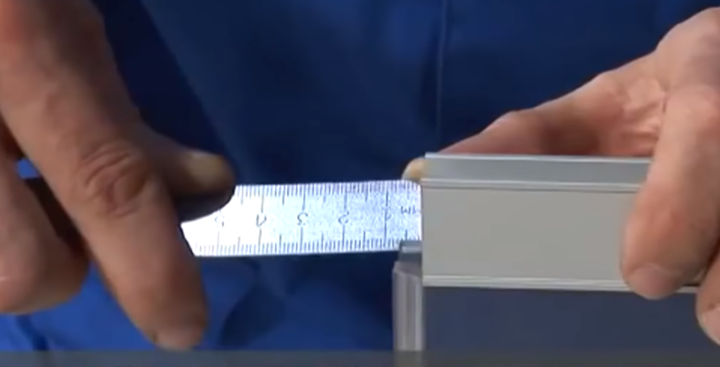

  1. ДСП крепим в нижний горизонтальный профиль. При этом важно, чтобы его отношение к выступу ДСП было одинаковым.
  2. Устанавливаем вставки, используя соединительные горизонтальные направляющие. Их выступ относительно профиля должен быть одинаковым.
  3. Повторяем действия из пункта 1 для верхнего направляющего элемента.
  4. Вставки смыкаются между собой при помощи горизонтальных соединительных элементов.

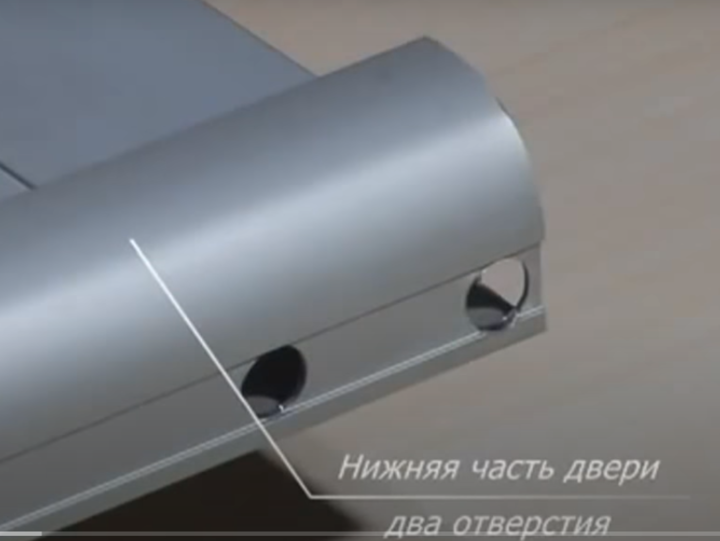

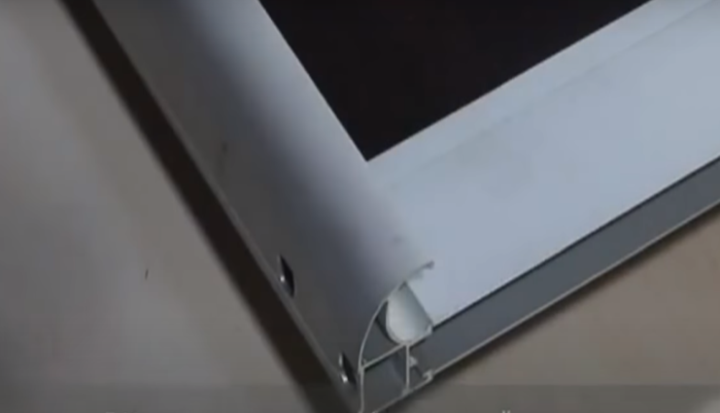

  5. Крепим ручку профиля у одной стороны конструкции (таким образом, чтобы два отверстия были ориентированы по отношению к нижнему профилю).
  6. У противоположной стороны устанавливаем профиль-ручку.
  7. Учитывая порядок инструкции, этот этап предполагает проверку плотности прилегания стыков. При необходимости конструкцию подбивают киянкой, выравнивая сопряжения по длине.

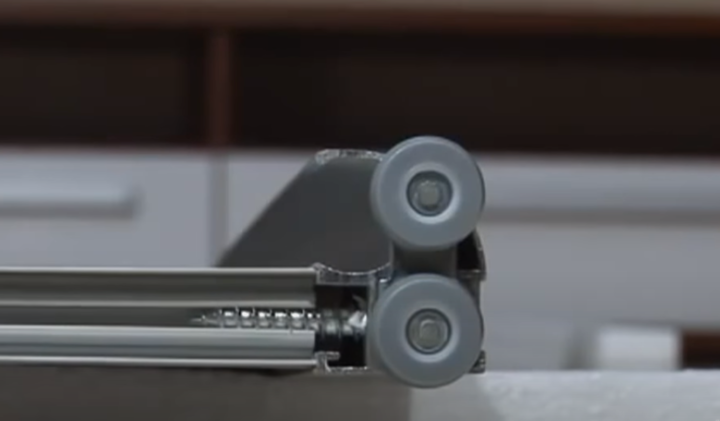

  8. До половины закручиваем винты в нижнюю направляющую. После установки колес докручиваем их.
  9. До половины закручиваем шурупы в верхний профиль. После установки колёс фиксируем детали крепления.

Этапы работы при сборке комбинированной двери, где применяются вставки из стекла (зеркала). Подробная инструкция

Ход работы:

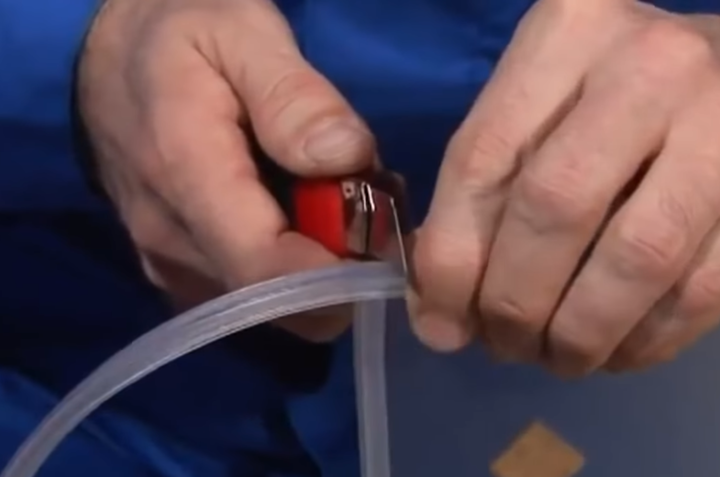

  1. Установка уплотнителя по периметру стекла (зеркала).
  2. Монтаж зеркала (стекла) в области верхней направляющей.
  3. Зеркало устанавливают в горизонтальный соединительный профиль. По отношению к нему выступ данных материалов должен быть одинаковым.
  4. Монтируем зеркало в нижний профиль.
  5. При помощи разделителя (межсекционного профиля) осуществляется скрепление вставок между собой.
  6. Следующий этап — монтаж ручки с одной стороны.
  7. Крепим профиль-ручку по другой стороне.
  8. На этом этапе осуществляется проверка плотности прилегания стыков. При необходимости подбиваем киянкой, выравнивая сопряжение по длине.
  9. Закручиваем винты у разделительного, а также нижнего и верхнего профиля, монтируем колёса.

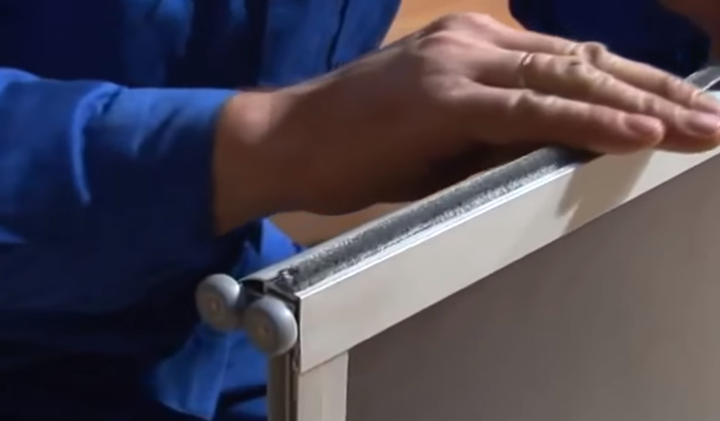

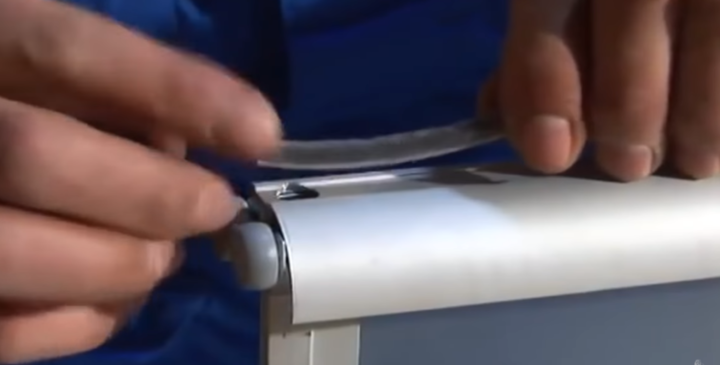

  10. Приклеиваем щётки к ручкам.

Как происходит этап установки дверей-купе своими руками?

Ход работы:

  1. Перед тем, как произвести этот вид работ, необходимо проверить, насколько ровно установлен корпус шкафа. Для этого потребуется уровень.

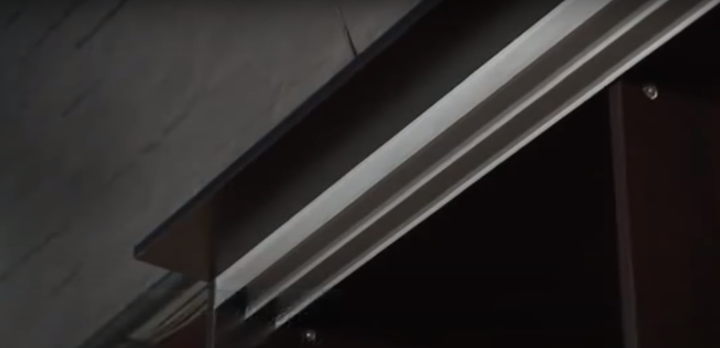

  2. На верхней крышке каркаса крепим Ш-образный профиль.

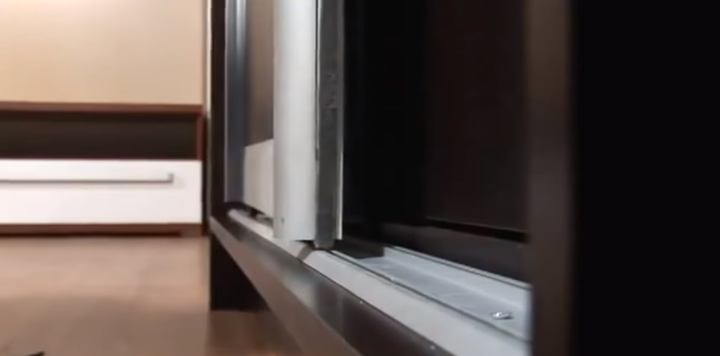

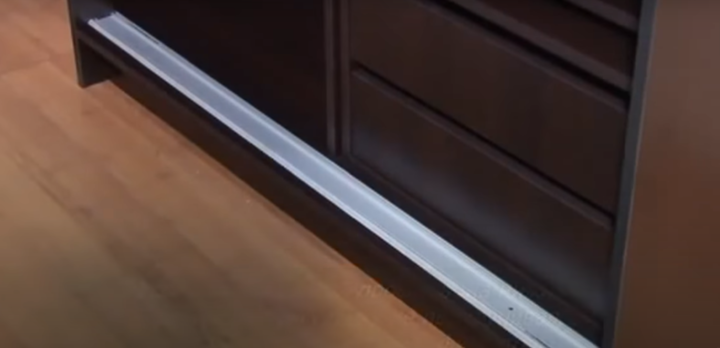

  3. На нижней стенке по горизонтали монтируем ходовой профиль, не закрепляя его. Перед этим устанавливаем фиксаторы.
  4. В пазы направляющих производим установку двери-купе, проверяя уровнем угол ее наклона. Регулировка осуществляется посредством ходового профиля, после чего его закрепляют.

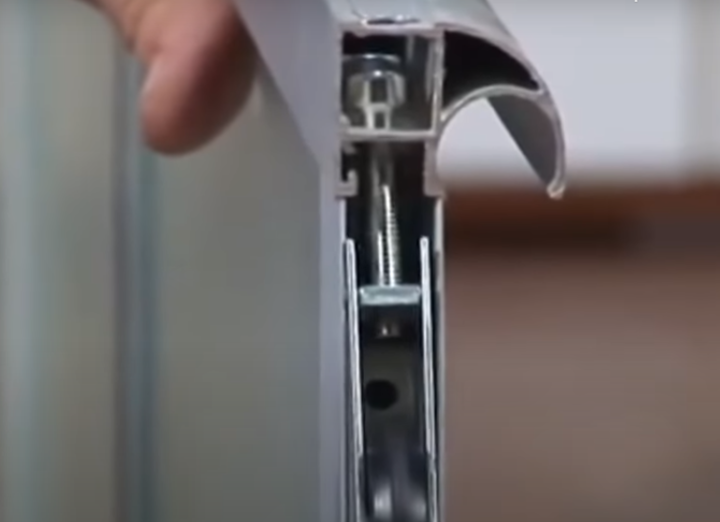

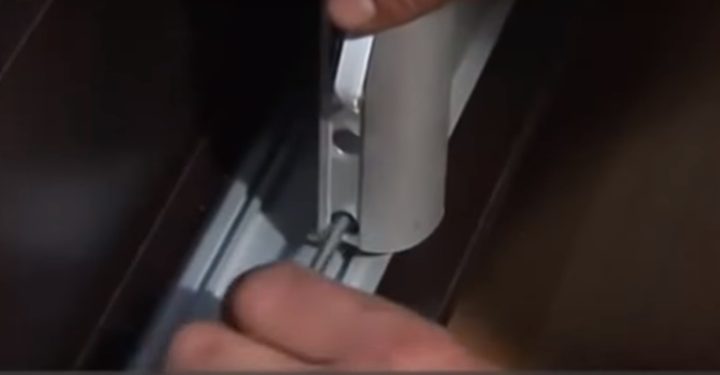

  5. Используя регулировочный винт, отлаживаем двери вдоль всей высоты, пока они не будут полностью прилегать к бокам.

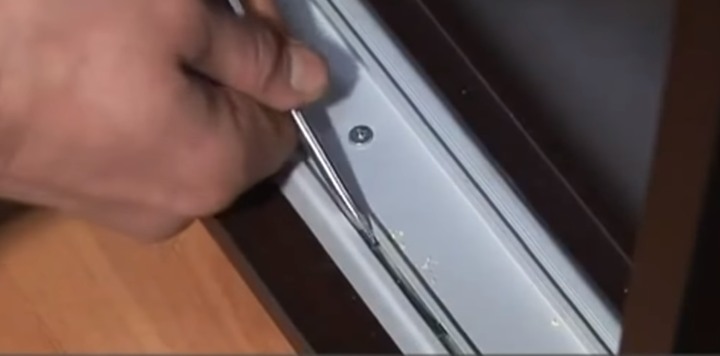

  6. Последний этап — регулировка фиксаторов.

Если процесс движения конструкции проходит без трений, отсутствуют посторонние звуки, то монтаж прошел успешно.

Детальная инструкция по сборке двери-купе своими руками в домашних условиях

Интересное описание подобного процесса сборки

Межкомнатные двери-купе своими руками: материалы

Для начала стоит определиться с дизайном межкомнатных дверей. Выбирая их, вы решите задачи зонирования, сэкономите пространство в помещении. Двери могут быть любой формы и внешнего вида, ведь для их создания используется огромное разнообразие материалов, поэтому о недостатке выбора говорить не приходится.

Полотно обычно выполняют из таких материалов:

  • ДСП;
  • МДФ;
  • стекло;
  • дерево.

Рассмотрим каждый из них подробнее.

ДСП

Этот легкий и прочный материал производят из стружки, опилок, крошки. Он хорошо поддается обработке. Наличие вредных веществ в составе является его значительным недостатком. Лучше не использовать его в детских комнатах. Торцы деталей ДСП обычно обрамляют кромкой. Чтобы покрыть двери, применяют натуральный шпон, пленку.

МДФ

Это прочный, устойчивый к влаге и плесени материал. По качеству, экологическим характеристикам он на порядок выше ДСП. Такие изделия можно красить либо применять аналогичные покрытия, которые актуальны при первом варианте.

Дерево

Массив дерева может быть цельным или склеенным из досок. Если необходимо собрать бюджетные межкомнатные двери-купе, идеально подойдет сосна. Её отделка может быть произведена шпоном из более благородной и дорогой породы.

Стекло

Выбирая стекло, обратите свое внимание на интересные вставки из полотен с пескоструйным рисунком, гравировкой, фотопечатью, витражами. Альтернативой данному материалу служит поликарбонат — имитация цветного матового стекла, выполняется из пластика. Своими руками можно изготовить как цельностеклянное полотно межкомнатной двери, так и вставки для филенчатых дверей. Этот материал иногда устанавливают в пластиковый или металлический профиль.

Межкомнатные двери-купе своими руками: вычисляем параметры полотна двери (система «Пуэрта»)

Рассмотрим основные этапы сборки. Как осуществляется установка?

Осуществляем замеры ширины, высоты проема.
Крепление снаружи — первый вариант. По этой формуле рассчитывается высота:
Н перегородки = H проема + 4mm

Если взять формулу: А высота системы = Н проема + 69 мм, можно рассчитать положение крепления уголков.
Этот расчет актуален для фиксации по верхнему срезу полки уголка.

Формулы позволяют рассчитать ширину полотна.

Формулы для рассчета ширины полотна.

Формулы для рассчета двух дверных полотен.

Второй способ фиксации производится внутри. Формула для рассчета высоты приведена на рисунке ниже.

Ход перегородки вычисляется в зависимости от того, какой ширины проход в стене. С учетом этих нюансов установка двери-купе в комнату своими руками будет выполнена по всем правилам.

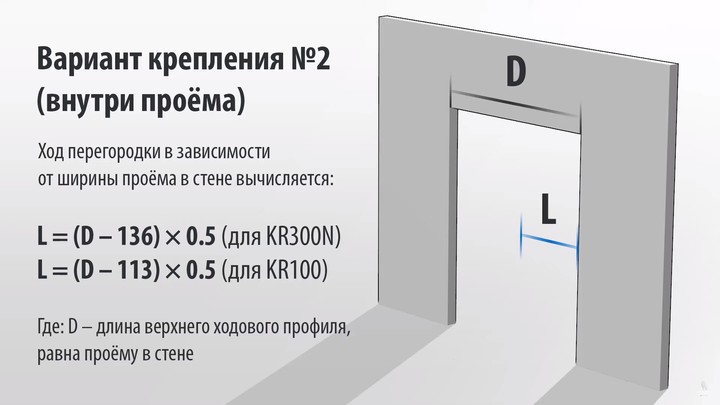

Рассчет хода перегородки.

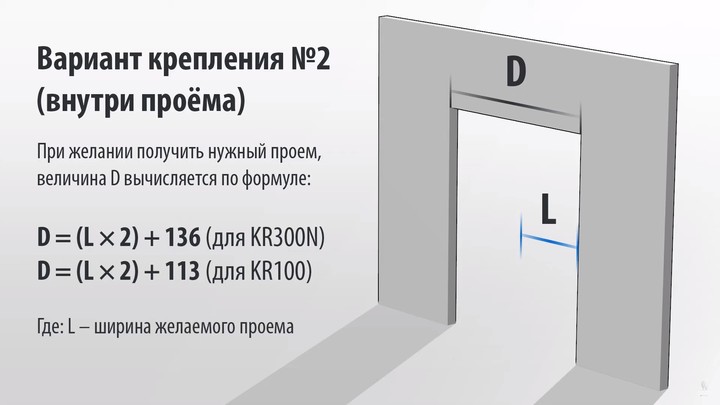

Вычисление величины D.

Рассчет ширины перегородки.

Как происходит подсоединение кронштейна PU09?

У ручки двери есть специальные выемки, что позволяет захватывать межкомнатные двери рукой во время закрывания. Силиконовый уплотнитель актуален для стеклянного наполнения. Он надевается на кромку стекла.

С одной из сторон при помощи киянки монтируем на наполнение нижний и верхний профиль, что по горизонтали (KR07 и KR08). Затем устанавливается ручка (KR 300N). В качестве наполнения применяют ЛДСП, МДФ, зеркало и прочие виды материалов. Их толщина должна составлять 4, 8 и 10 мм.

В верхней части крепим кронштейн в паз ручки саморезом, пока не зафиксируем полностью. Важно, чтобы паз под головку винта колесика на верхней полке кронштейна обращался к внутренней поверхности двери. С противоположной стороны действия аналогичны.

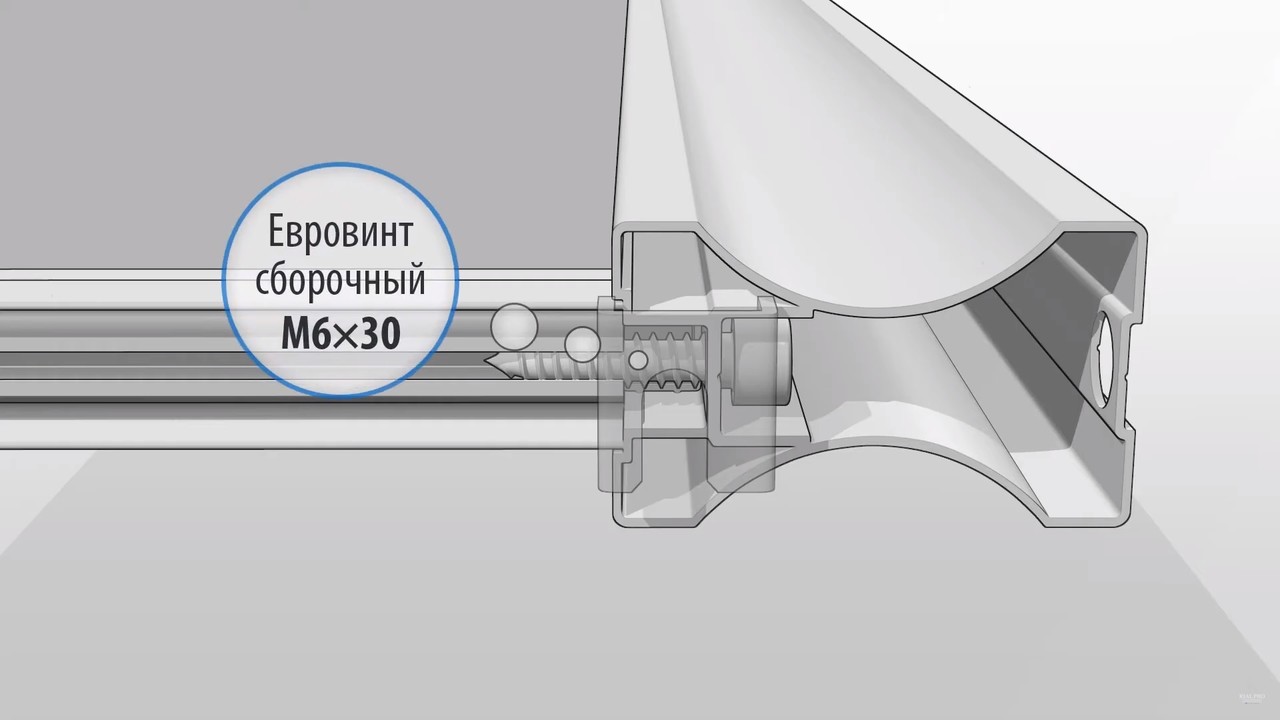

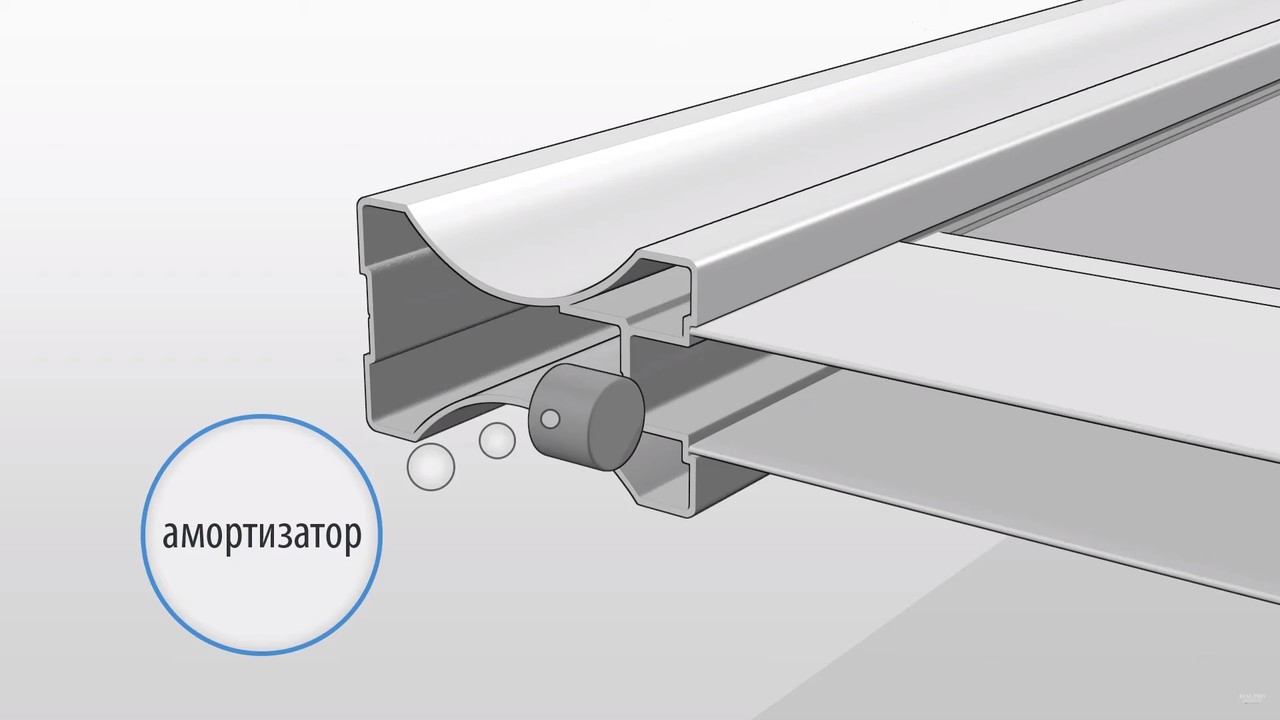

На двух других угловых стыках закрепляем детали саморезами М6X30, применяя амортизаторы.

Как происходит регулировка межкомнатной двери-купе своими руками по высоте? Детальная инструкция

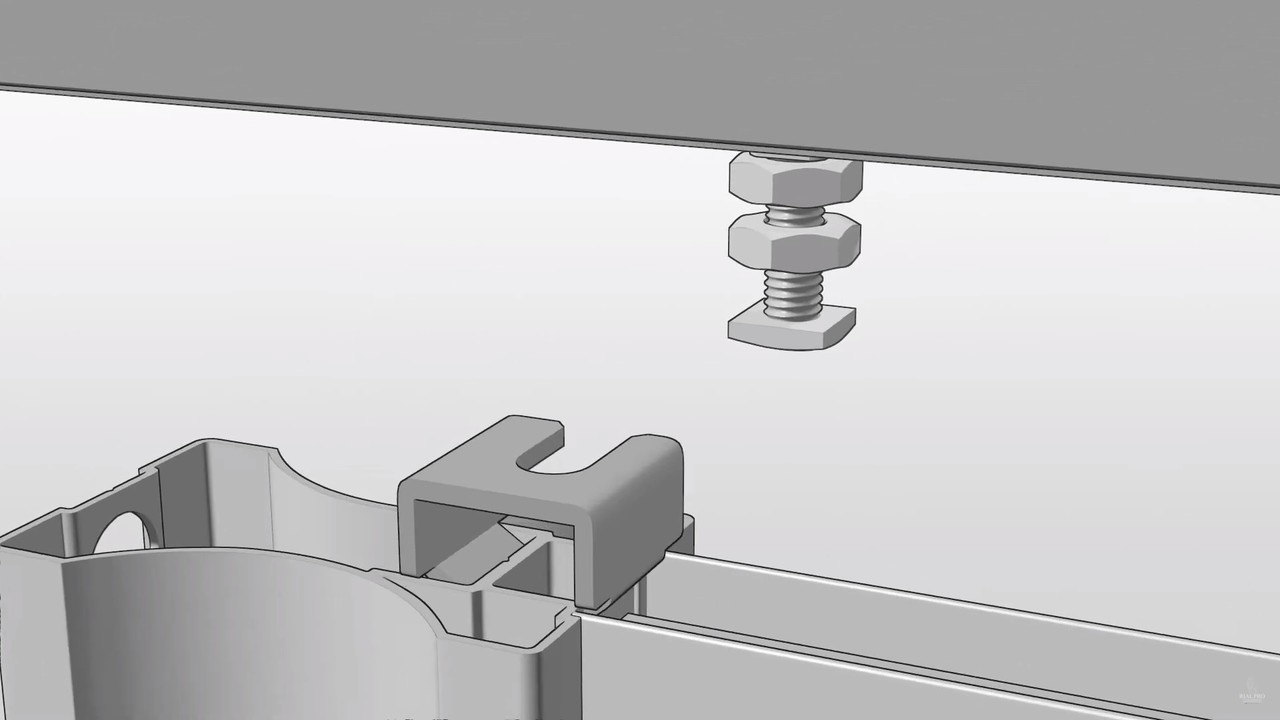

Чтобы закрепить дверное полотно системы к потолку, в верхнюю ходовую направляющую устанавливают два ролика. Крепим ее саморезами к потолку, после чего система подвешивается на четырехгранную головку винта ролика.

Система крепится к кронштейну гайкой фиксации именно в таком положении.

Вращая втулку регулировки перегородки по высоте, осуществляем отладку. Крепим ролик к кронштейну гайкой фиксации так, чтобы удерживалась втулка перегородки по высоте.

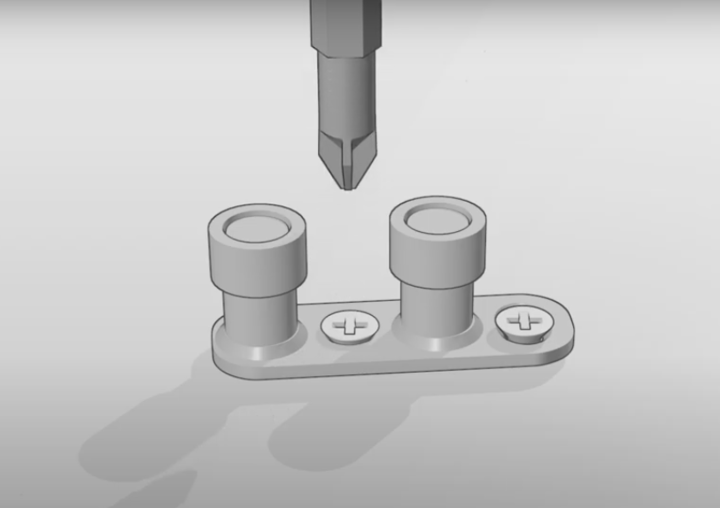

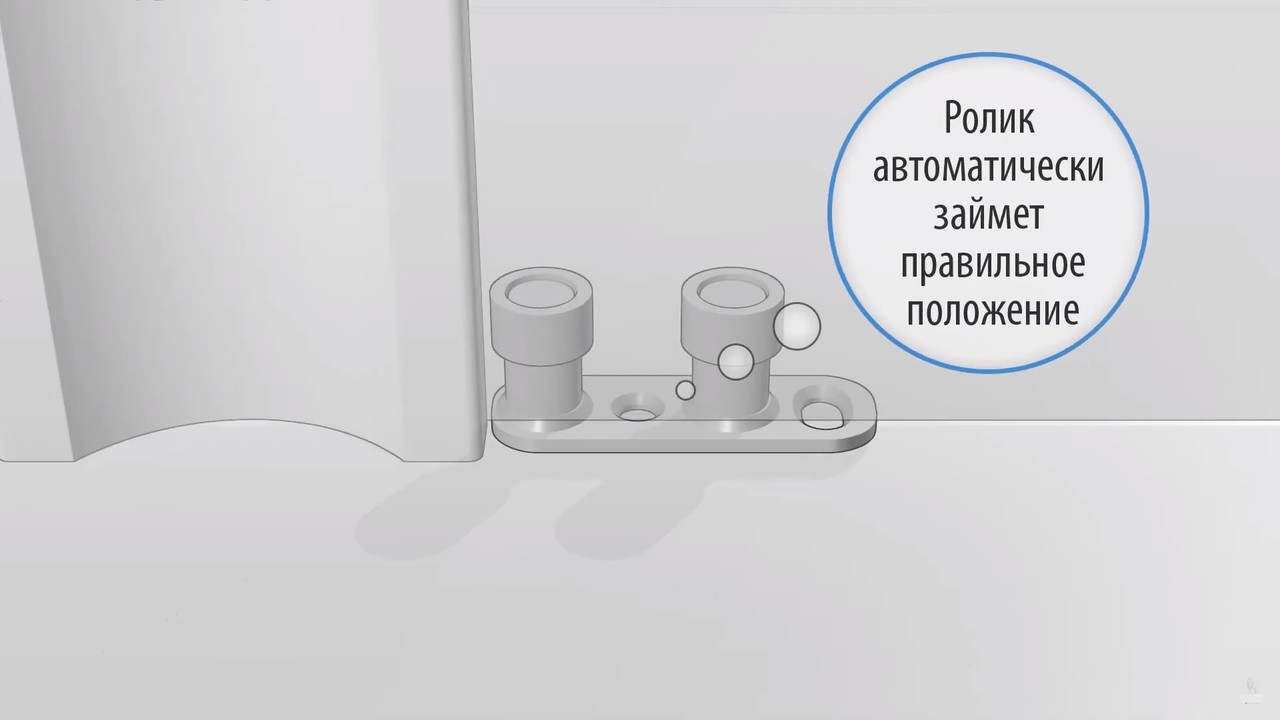

Регулировка нижнего направляющего ролика PU04 при обустройстве межкомнатной двери-купе

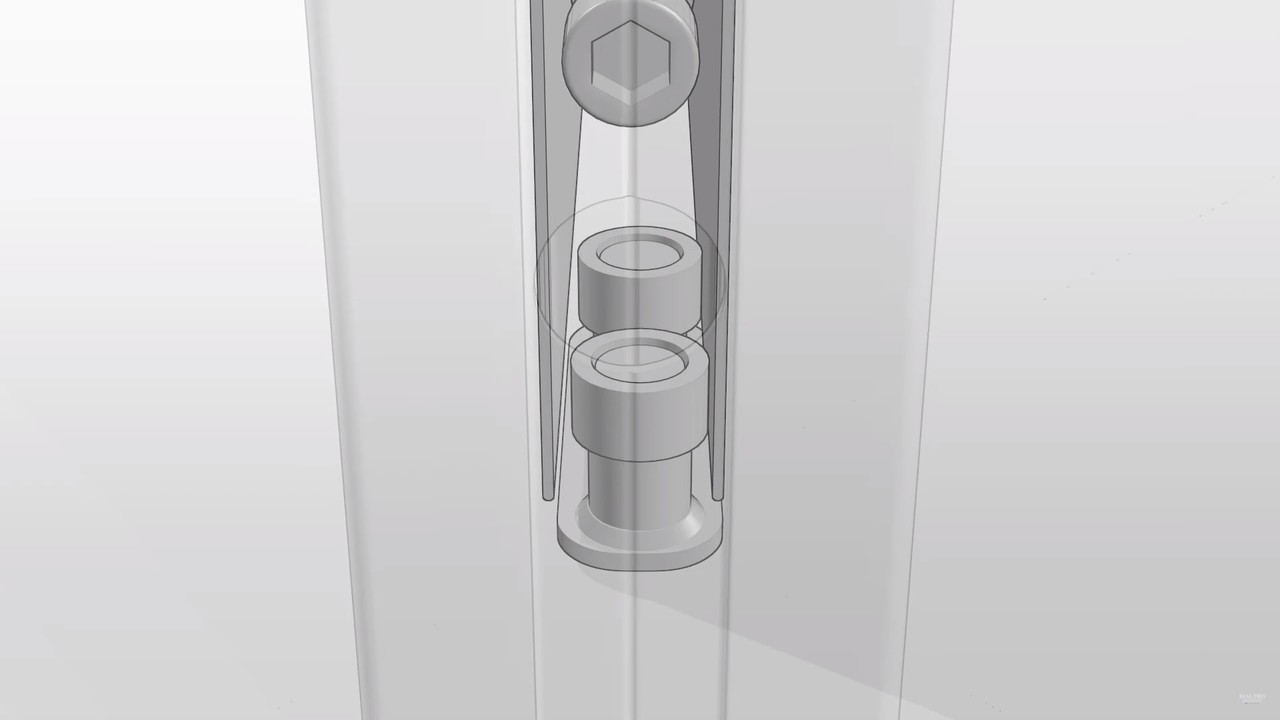

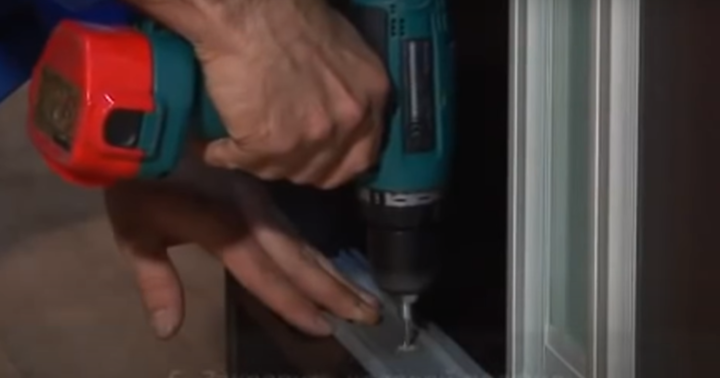

PU04 крепится к полу при помощи саморезов 3,5х15 так, чтобы его месторасположение находилось четко под верхней направляющей. Чтобы определить, правильно размещена эта деталь или нет, перемещаем перегородку из открытого положения в закрытое. Когда элемент занял нужное место, закрепляем его саморезами, монтируя перегородку в его плоскость.

Что еще нужно учесть?

Пришло время настройки, теперь мы устраняем зазор между перегородкой и нижним роликом. Между этими элементами имеется люфт. Чтобы отрегулировать эту область, ставим жало плоской отвертки в торец пластины колесика (напротив эллипсообразного паза).

Используя молоток, поворачиваем корпус ролика относительно центрального отверстия. Аккуратно постукивая инструментом, убираем зазор. Вновь снимаем перегородку и для жесткой фиксации нижнего колесика затягиваем саморезы до упора. Устанавливаем конструкцию на место.

Более детально ознакомиться с инструкцией по сборке можно в следующем видео.

Теперь вы знаете, как собрать не только двери купе, но и раздвижные межкомнатные двери своими руками, и можете легко это сделать в домашних условиях!
