Как изготовить дверь-купе на системе «Оптима»

Установка дверей-купе – несложный, но довольно трудоемкий процесс, требующий концентрации, терпения и ряда необходимых навыков. Вопросы: “Как самостоятельно сделать двери-купе” и “Как быстро установить двери в шкаф-купе” возникают довольно часто, особенно во время ремонта. Те, кто хочет установить двери в шкаф-купе «с нуля», сначала должны произвести расчеты для изготовления деталей, на 100% подходящих к конкретной модели мебели. Подробно о том, как установить дверь-купе по расчетам – в видео, представленном ниже.

Преимущества “Оптима”

«Optima» – это универсальная нижнеопорная рамная система для шкафов-купе, состоящая из алюминиевых элементов. С «Оптима» вы сможете быстро собрать двери-купе, подходящие именно вам. Палитра изделий достаточно обширна.

Конструкция выдерживает нагрузки вплоть до 55кг. Шириной дверь максимально достигает 1,2м, а высотой – 2,7 м. Система обеспечивает плавный ход дверей за счет улучшенных роликов, которые оснащены качественными подшипниками. Фасадная видимая часть рамки двери не более 15 мм.

Варианты наполнения: стекло, ЛДСП, МДФ, зеркала или декоративные панели. С системой Оптима можно комбинировать наполнение, к примеру, 10 мм (ЛДСП или МДФ) и 4 мм (стекло).

В данной статье мы рассмотрим одну из многих вариаций сборки системы – трехдверный шкаф со стеклянным наполнением. На примере сборки двери на системе “Оптима” вы сможете оценить все удобство конструкции и выбрать наиболее подходящий для себя вариант. Если у вас остались вопросы – посмотрите видео, где вы подробно сможете рассмотреть установку каждой детали.

Варианты наполнения: стекло, ЛДСП, МДФ, зеркала или декоративные панели. С системой Оптима можно комбинировать наполнение, к примеру, 10 мм (ЛДСП или МДФ) и 4 мм (стекло).

В данной статье мы рассмотрим одну из многих вариаций сборки системы – трехдверный шкаф со стеклянным наполнением. На примере сборки двери на системе “Оптима” вы сможете оценить все удобство конструкции и выбрать наиболее подходящий для себя вариант. Если у вас остались вопросы – посмотрите видео, где вы подробно сможете рассмотреть установку каждой детали.

Подбор материалов

Если вы задаетесь вопросом “Как сделать двери-купе своими руками и с чего начать”, мы готовы помочь! Тем, кто не знает, как делаются двери-купе, для начала следует позаботиться о наличии ряда материалов, используемых в процессе сборки. Во время сборки данного типа раздвижного шкафа потребуются следующие инструменты:

  • рамная система «Оптима»;
  • стекло толщиной 4 мм;
  • киянка (столярный молоток);
  • сверло с диаметром насадок 6 и 10 мм;
  • винты для крепления элементов
  • шлегель (ворсистый уплотнитель, который приклеивается к боковым сторонам мебели);
  • ходовой профиль;
  • регулировочный винт.

Начало монтажа

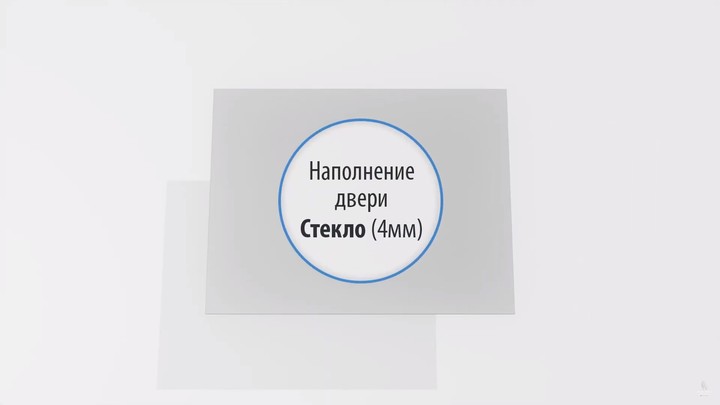

Сборка начинается со стекла. Мы рассмотрим на примере стекла толщиной 4мм. Другие варианты наполнения включают ЛДСП, МДФ, декоративные панели или зеркальные вставки.

Подробная инструкция, как самому сделать двери-купе. Сборка вставок:

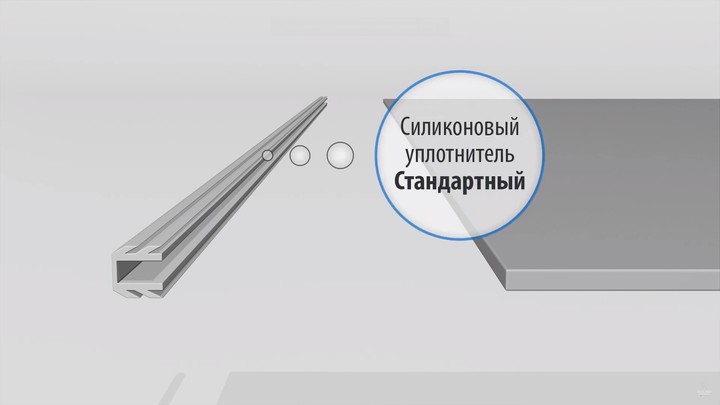

  1. К верхней стороне стекла прикрепляют стандартный силиконовый уплотнитель.
  2. Между вставками находятся делители, в этом месте на стекло присоединяют узкий силиконовый уплотнитель (для делителя).
  3. К стороне, на которую установлен стандартный силиконовый уплотнитель, с помощью киянки прикрепляют верхний профиль рамки К0-08. Если не зафиксировать К0-08 киянкой, возможно расхождение элементов.

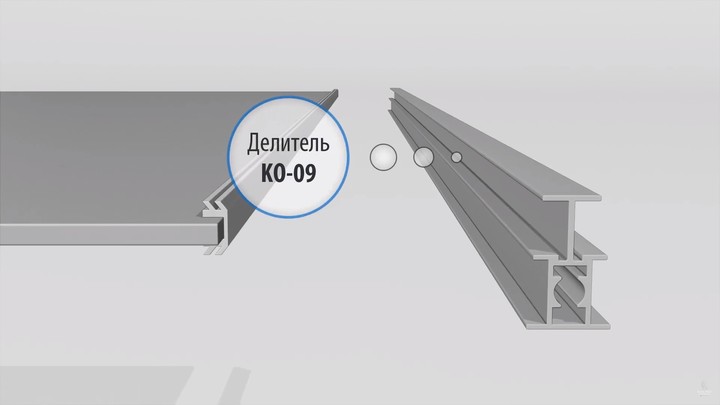

  4. К другой области зеркала, где стоит узкий силиконовый уплотнитель, устанавливают делитель К0-09, и тоже немного постукивают столярным молотком.
  5. Силиконовый уплотнитель прикрепляется к каждой вставке стекла, в том числе и внизу.

Благодаря оптимальной совместимости составных, на выполнение этих шагов отводится не более 10 минут. При наличии сноровки или опыта в сборке мебели выполнение работы занимает порядка 4 минут.

Этапы работ

В отличие от обычной мебели, данный шкаф-купе, который мы рассматриваем, отличается наличием трех дверных блоков. Рассмотрим вариант сборки дверей на примере трехдверного шкафа-купе. В каждой из дверей будут по 3 стеклянных наполнения. Как делают двери-купе профессионально:

  1. Выполняют все этапы монтажа для первой вставки из стекла.
  2. Повторяют все шаги сборки для серединного стеклянного блока шкафа.
  3. Скрепляют 2 элемента: сторону, на которой установлен делитель К0-09, с верхним профилем рамки К0-08, используя для уплотнения столярный молоток.
  4. Дублируют 1-4 этапы, произведенные для первой вставки из стекла. Единственное отличие – вместо делителя К0-09 в последней вставке из стекла производится установка нижнего профиля рамки К0-07.

По окончании последнего этапа этого пункта сборки по ширине вставки из стекла должны быть установлены все рамные элементы. Вставки из стекла могут быть заменены на вставки из зеркала по желанию. Следующий шаг связан с размещением рамных деталей по высоте.

Подробные действия

Сейчас вам потребуется сверло и профильные детали:

  1. Работа с боковой частью двери начинается с установки силиконового уплотнителя. Его крепят на обе стороны параллельно друг другу.

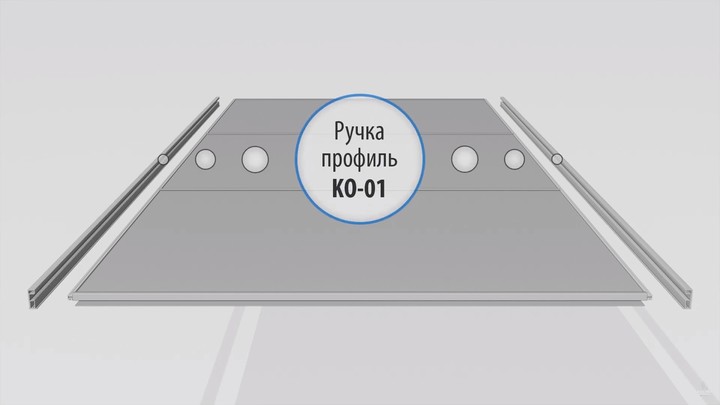

  2. Следующий шаг – работа с ручкой К0-01 ИЛИ КО-02.
  3. Ручки К0-01 будут устанавливаться на уплотнитель. Но для начала просверлите сквозные отверстия для присадок при помощи инструмента с насадкой 6 мм. Внизу двери проймы должны располагаться в нижней части ручки, на расстоянии 8 мм от края.
  4. На этом процессы с ручками не заканчиваются. На расстоянии 4,2 см от края требуется просверлить еще отверстие.
  1. Далее просверлите сквозные отверстия напротив каждой рамки (делителя), скрепляющей стеклянное наполнение сборной мебели.
  2. В верхней части ручки, на расстоянии 7 мм от края, также необходим сквозной проем. Итого должно получиться 5 сквозных отверстий, каждое из которых будет диаметром 6 мм: 2 располагаются снизу ручки, 2 – на местах стыков вставок из стекла, и 1 – в верхней зоне рамки.

Работа с профиль-ручкой и роликами

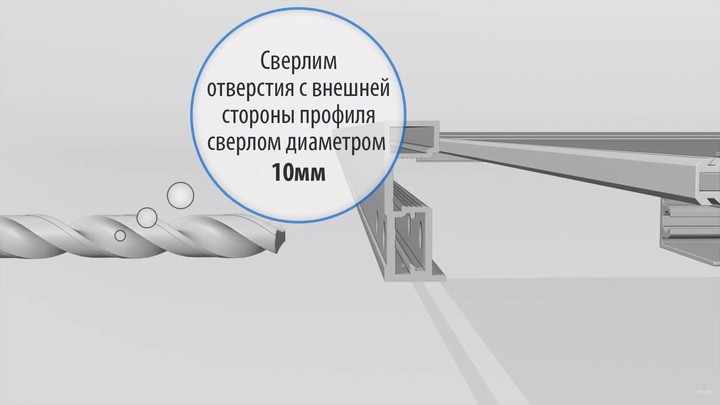

Далее насадку сверла меняют на другую диаметром 10 мм. С помощью этого инструмента требуются проделать отверстия снаружи профиля: то есть, необходимо пройти по ранее сделанным отверстиям и увеличить их, но только спереди. Итого должно получиться 5 отверстий с диаметром 10 мм на внешней зоне.

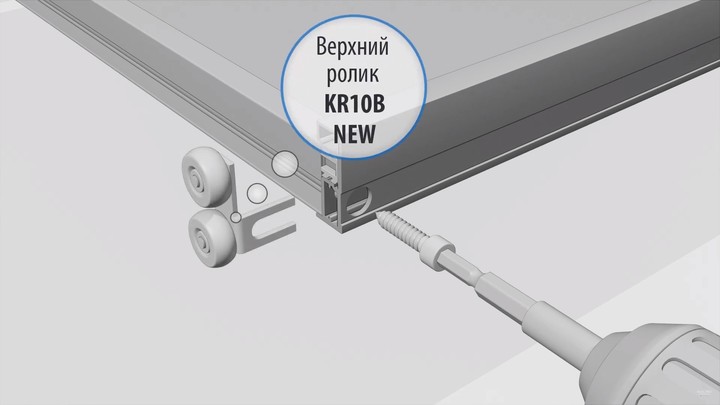

Для установки роликов нам потребуется комплект роликов KR10/11В NEW. Для вашего понимания: KR10B NEW – это верхние ролики, а KR11B NEW – нижние. Параллельно следует просверлить отверстия и в другой части рамки, а после при помощи винтов требуется скрепить профильную рамку вокруг силиконового наполнения. После скрепления всех моментов, в верхнем левом углу следует прикрепить верхний ролик KR10B NEW. Его «ножки» вставляют в соответствующие проемы и скрепляют винтами. В правой части рамки следует проделать все то же самое.

По окончании установки необходимо скрепить эти детали внизу, с двух углов. Для этого потребуются ролики KR11B NEW, а также специальные винты для их регулировки.

Чтобы установить нижний ролик, требуется держать его колесо параллельно двери. Затем, подогнув один из внутренних элементов, вставить колесо в специальный отсек. При использовании винта необходимо следить за тем, чтобы он попал в гайку с внутренней стороны ролика. По окончании работ с нижним винтом угол его наклона изменится примерно на 45°.

Чтобы конструкция тихо закрывалась, нужна прокладка шлегеля – ворсистого уплотнителя. Его следует приклеить сбоку, на обе рамки, и отступить 3 см внизу для доступа к ролику.

Установка направляющих профилей

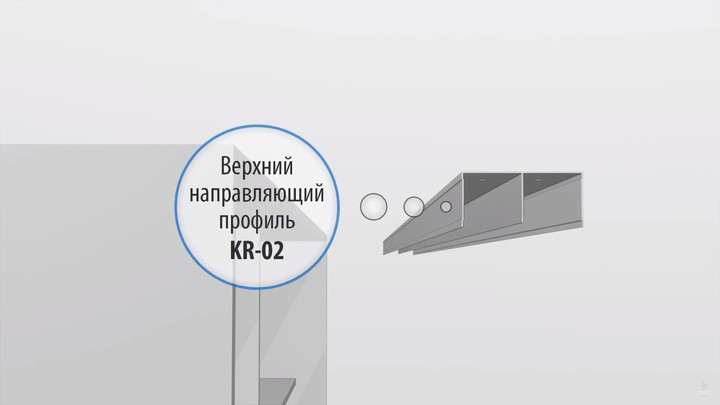

Чтобы скрепить направляющий профиль KR-02 к основе шкафа, требуются шурупы 3,5х16. Их вставляют в специально предназначенные проемы и скрепляют наверху.

По завершению приделывают другой, параллельный KR-02 элемент – KR-05. Здесь понадобится стопор, он же фиксатор KR-14. Фиксатор вставляют в рейку до упора, спереди и сзади, затем кладут снизу, без привинчивания.

Как установить дверь-купе своими руками: Завершение работ

Заключительные этапы установки связаны непосредственно с самим размещением дверей. Их требуется разместить в пазах направляющего профиля и следить, чтобы угол наклона был верным. Для этого используют ходовой профиль, но только после установки каждого элемента в соответствующий паз. Когда все детали будут в своих пазах, нижнюю часть следует скрепить с помощью шурупов 3,5х16.

При первичной самостоятельной сборке дверей-купе после выполнение всех работ требуется регулировка дверей.

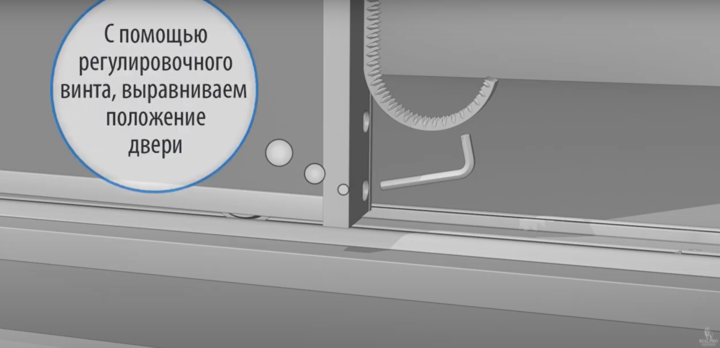

Процедура выполняется для уплотнения блоков двери, уменьшив зазоры между роликом и пазом. Если расстояние слишком большое, его уменьшают, вставив в нижний проем регулировочный винт. Перед тем как закончить установку двери-купе проверяют угол наклона колеса, если он неудобный для нормального функционирования купе, с помощью регулировочного винта его также меняют.

Чтобы дверь была зафиксирована в крайнем положение, с помощью отвертки выполняется фиксация стопора. Для этого правая часть купе сдвигается влево, а в отсеке снизу стопор отодвигается на 3-4 см от края.

Далее шлегель, который внизу открывал доступ для регулировки ролика, следует приклеить, сократив возможные зазоры до минимума и обеспечив плотное прилегание деталей.

После выполнения всех этапов проверьте правильность установки дверей-купе: если в процессе эксплуатации не слышно скрипящих звуков, а сами элементы “ходят” плавно, без задержек или «проскакивания», комплекс работ выполнен верно. Теперь вы сможете смело ответить на вопрос: “Как сделать дома дверь-купе без посторонней помощи”.

Видеоинструкция по сборке системы Оптима, где Вы можете наглядно увидеть как расчитываются высота и ширина дверей, вставок, правильную установку роликов и прочие ньюансы сборки дверей.
