Расчет и сборка шкафов-купе

Компания RIAL.PRO предлагает 7 уникальных систем раздвижных дверей. Одна из них — беспороговая, еще две — подвесные. Остальные четыре системы являются нижнеопорными.

Двухдверные системы отличаются особенностями сборки, комплектацией и вариантами наполнения дверей. Предлагаем узнать, как собрать трехдверный шкаф-купе и мебель с любым количеством дверей своими руками. В целом этапы и методы монтажа похожи для раздвижных систем всех видов. Поговорим о них детально.

Комплектация дверей-купе различных систем

Дверь шкафа-купе состоит из набора комплектующих, с помощью которых компонуются элементы наполнения:

  • алюминиевый профиль;
  • комплекты роликов;
  • прочие комплектующие;

Пример комплектации двери системы «Универсал», наиболее популярной в числе нижнеопорных систем:

комплектующие для сборки шкафов-купе

ВНИМАНИЕ!

Перечень и описание комплектующих для нижнеопорных систем, а также схемы расчетов смотрите в технических описаниях:

Выбор нижнеопорной системы

Первым делом необходимо определиться с выбором системы раздвижных дверей. Когда стоит задача установить нижнеопорную раздвижную дверь, RIAL.PRO предлагает на выбор пять систем. Они отличаются стоимостью, техническими особенностями и комплектующими.

«Универсал» — самая доступная и популярная фирменная система производителя RIAL.PRO. Они отличаются простотой сборки и низкой стоимостью при высокой надежности всех элементов.

«Рамир» — система с рамной конструкцией, которая может быть собрана из любых материалов.

Нижнеопорная система «Альянс» не имеет каркаса. Дверь в ней передвигается по нижней направляющей, при этом ролики крепятся саморезами к дверному полотну.

Особенности систем:
Универсал Рамир Альянс
Особенности взаимозаменяемость элементов двери качественный и надежный раздвижной механизм. универсальность и взаимозаменяемость элементов наполнения
Двери возможна установка раздвижных дверей даже в неглубокой нише рамная конструкция, множество вариантов наполнения; ассиметричные, симметричные ручки бескаркасная нижнеопорная конструкция, ролики крепятся непосредственно к двери
Наполнение ЛДСП 10 и 16 мм, стекло, зеркало 4 мм ЛДСП 8 и 10 мм, стекло, зеркало 4 мм, декоративные панели 4 мм ЛДСП 16 мм, стекло, зеркало 4 мм
Профиль анодированные, в пленке ПВХ, до 40 цветов анодированный и в ПВХ пленке, всего более 23 вариантов 6 цветов

ВНИМАНИЕ!

Удачная покупка двухдверной или трехдверной системы, ее правильная установка и долговечность напрямую зависят от грамотного расчета всех элементов. Чтобы быстро выполнить все точные вычисления, пожалуйста, воспользуйтесь специальным калькулятором дверей для шкафов-купе RIAL.PRO

Также предлагаем посмотреть видео с наглядными инструкциями по расчету размера дверей (Рамир и Универсал) 3D

Сборка дверей шкафа-купе

RIAL.PRO дает возможность создавать оригинальные раздвижные двери с использованием ЛДСП, МДФ, стекла, зеркал и других материалов. Зеркало может быть приклеенным на основу из ЛДСП (система «Альянс-Н»). Чаще всего зеркала и стекла монтируются с помощью разделительных профилей RP08, RP09, RP13.

Вариант комбинированных дверей:

инструкция по сборке шкафов-купе

Этапы сборки комбинированной двери (на примере системы «Универсал»):

  1. Все края зеркала 4 мм скрываются силиконовым уплотнителем.
  2. На стекле располагают заранее подготовленные вставки из ЛДСП 10 мм.
  3. С помощью деревянного молотка устанавливается профиль-ручка KU11.
  4. Саморезом 8 мм профиль-ручка фиксируется к вставкам ЛДСП (по 4 самореза на каждую вставку).
  5. Устанавливается профиль KU14.

Также предлагаем посмотреть видео по сборке шкафов-купе на основе систем «Универсал» и «Рамир».

Монтаж роликов (на примере системы «Универсал»):

  1. Когда профиль KU14 закреплен к нижнему краю дверного полотна, с помощью кондуктора проделываем по три отверстия на краях профиля.
  2. С помощью саморезов 20–35 мм закрепляем два кронштейна.
  3. Устанавливаем нижние ролики S1406 и фиксируем их регулировочным винтом.
  4. Устанавливаем верхние ролики S1406 и фиксируем их саморезами 8–10 мм.

монтаж нижних роликов шкафа-купе на примере системы «Универсал»

монтаж верхних роликов

Монтаж направляющих и ходовых профилей (на примере системы «Универсал»):

  1. Устанавливаем нижний ходовой двойной профиль KR05.
  2. Устанавливаем верхний Ш-образный профиль KR02, который фиксируем саморезами 10 мм.

установка нижнего ходового двойного профиля шкафа-купе

направляющий Ш-образный профиль KR02

Навеска двери:

  1. Перед навеской дверей проверяем установку корпуса шкафа по уровню.
  2. Переднюю и заднюю двери вставляем во внутренние пазы ходового и направляющего профилей.

вставка дверей в  пазы ходового и направляющего профилей шкафа-купе

проверка установки корпуса шкафа-купе по уровню

На этом шкаф-купе собран! Следование инструкциям и правильный расчет дверей шкафа-купе позволят создать добротную и привлекательную мебель.

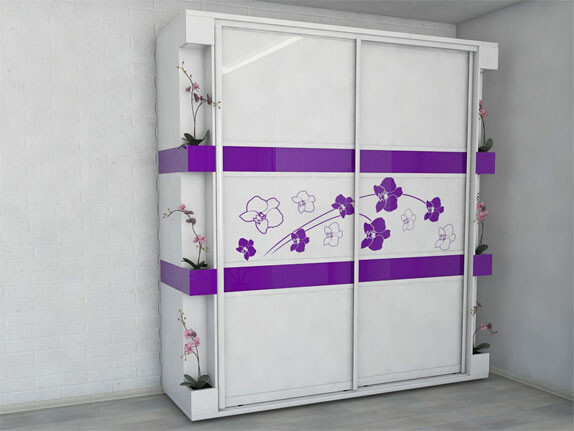

шкаф-купe в сборе
